피처 선택 도구 사용

피처 선택 도구는 DimXpert 피처 유형을 구분하는 데 사용하는 상황별 부동 도구 모음입니다.

사용할 수 있는 피처 선택 도구 옵션은 선택한 면과 활성 명령에 따라 달라집니다. 다은 피처 선택에 피처 선택 도구를 사용합니다.

• 치수
• 데이텀
• 기하 공차
• 자동 공차 기입 구조
• 패턴 작성

피처 선택 도구에 표시되는 피처의 순서는 그 복잡도에 준합니다.

• 평면, 원통, 원뿔같은 기본 피처는 왼쪽에 표시.
• 카운터보어 구멍, 노치, 홈, 패턴같은 복합 피처는 중간에 표시.
• 복합 구멍과 교차점같은 복합 피처는 오른쪽에 표시. 복합 피처는 추가 선택을 요합니다.

DimXpert에서, 단일 면은 다른 치수와 공차를 필요로하는 여러 제조 피처 유형을 정의할 수 있습니다.

예: 피처 선택 도구 사용

구멍 패턴에 개별 크기 치수 작성에 피처 선택 도구 사용하기

1. 파트용 DimXpert를 사용하여 치수를 부가할 파트를 엽니다.
2. 크기 치수 (MBD 치수 도구 모음) 또는 도구 > MDB 치수 > 크기 치수를 클릭합니다.
3. 왼쪽 면에 있는 구멍 면을 선택합니다.

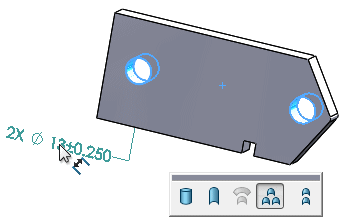

   피처 선택 도구의 기본값은 2X 구멍 패턴입니다.


4. 피처 선택 도구에서 구멍 을 클릭합니다.
5. 그래픽 영역을 클릭하여 치수를 배치합니다.


6. PropertyManager의 공차/정밀 아래, 최대 변이 값으로 0.5를 입력합니다.
7. 를 클릭합니다.
8. 오른쪽 면에 있는 구멍에도 기본 공차값을 사용하여 같은 단계를 반복합니다.
