DimXpert 위치 치수 도구 사용

DimXpert 위치 치수 도구 사용 방법

  1. 위치 치수 (MBD 치수 도구 모음) 또는 도구 > MBD 치수 > 위치 치수를 클릭합니다.
  2. 시작 피처의 면을 선택합니다.
    모서리선 선택은 두 평면 사이에 치수를 부가할 때만 지원됩니다.
    피처 선택 도구가 구멍을 선택한 채로 그래픽 영역에 표시됩니다. 피처 선택 도구에서 다른 피처 유형을 선택할 수 있습니다.

  3. 공차 피처의 면을 클릭합니다.
    피처 선택 도구는 공차 피처로 선택한 피처 유형을 표시합니다. 피처 선택 도구에서 다른 피처 유형을 선택할 수 있습니다. 위치 치수를 배치할 준비가 됩니다.

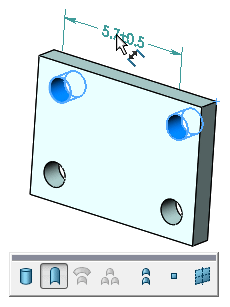

  4. 클릭하여 치수를 부가합니다.
    DimXpert PropertyManager가 나타납니다. 선택한 구멍 피처는 공차 피처 아래에서 참조 피처 및 시작 피처 로 표시됩니다.
    • 피처 바꾸기 를 클릭하여 피처의 방향을 바꿀 수 있습니다.
    • 일반적으로, 피처의 모든 모서리에 치수를 붙일 수 있습니다. 치수를 선택하고 그 핸들을 끌어 다시 배치합니다.
  5. 나머지 PropertyManager 옵션을 설정하고 을 클릭합니다.
    DimXpertManager가 피처와 치수 유형을 업데이트 합니다.
