배관 하위 어셈블리의 파트로 배관 부품을 추가하는 경우나 상위 레벨 어셈블리의 파트로 배관 부품을 추가하는 경우 각각에는 미묘한 차이가 있습니다.

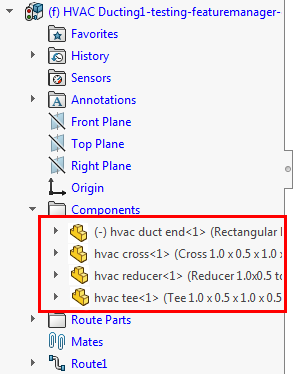

배관 부품이 배관 하위 어셈블리의 파트인 경우
배관을 편집하면서 배관 부품을 추가하는 경우 파트는 배관 하위 어셈블리의 부품으로 추가됩니다. 배관 하위 어셈블리의 파트에 해당하는 부품은 배관 3D 스케치의 치수를 기입하여 배관을 편집할 때 이동할 수 있습니다. 3D 스케치 치수는 연결점 및 배관 부품의 위치를 결정합니다.
| 스케치 치수가 없는 경우: |
스케치 치수가 있는 경우: |
|
|

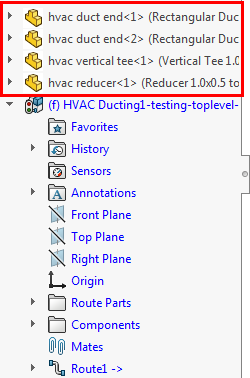

배관 부품이 상위 레벨 어셈블리의 파트인 경우
배관 하위 어셈블리를 편집하지 않는 상태에서 배관 부품을 추가할 경우 파트는 상위 레벨 어셈블리의 부품으로 추가됩니다. 상위 레벨 어셈블리 부품은 배관을 편집하는 동안에는 이동할 수 없습니다. 배관 3D 스케치의 치수 기입은 배관 부품의 배치에 영향을 미치지 않지만 특정 배관 경로를 정의하는 데 사용될 수 있습니다.
배관에 상위 레벨 어셈블리 부품을 사용하려면 부품의 연결점을 오른쪽 클릭하고 배관에 추가를 선택합니다.
| 배선 전 메이트를 사용하여 완전히 정의된 배관 부품: |
배선 후 배관 부품에 추가된 배관선: |
|
|
