하위 어셈블리에 대한 엔빌로프 생성

하위 어셈블리에 대한 엔빌로프를 생성하는 방법:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\envelope_publisher\EnvelopePublisher.SLDASM을 엽니다.
  2. 도구 > 엔빌로프 게시자 를 클릭합니다.

    엔빌로프 게시자를 사용할 수 없는 경우 외부 참조 시스템 옵션을 선택합니다.

    1. 도구 > 옵션 > 시스템 옵션 > 외부 참조를 클릭합니다.
    2. 어셈블리 아래에서 다음을 선택합니다.
      • 모델 외부에 참조를 작성할 수 있음
      • 참조 부품 유형의 모든 부품
      • 상황 내 상위 레벨 어셈블리
  3. 엔빌로프 게시자 PropertyManager에서 엔빌로프로 사용할 부품 으로 다음 부품을 선택합니다.
    1. 커넥터 에서 모든 커넥터를 선택합니다.
    2. Ducting<1>을 선택합니다.
    3. Building<1> 하위 어셈블리에서 DoorSubAssy<1> 및 DoorSubAssy<2>를 선택합니다.
  4. 대상 하위 어셈블리 로 PipeSubAssy<1>을 선택합니다.
  5. 옵션: Envelope Group1의 기본 이름에서 엔빌로프 그룹 이름을 변경합니다.
  6. 그룹 추가를 클릭하고 를 클릭합니다.
  7. FeatureManager® 디자인 트리에서 PipeSubAssy<1>를 오른쪽 클릭하고 pipesubassy.SLDASM 열기를 클릭합니다.
  8. 옵션: 메시지가 표시되면 재생성을 클릭합니다.

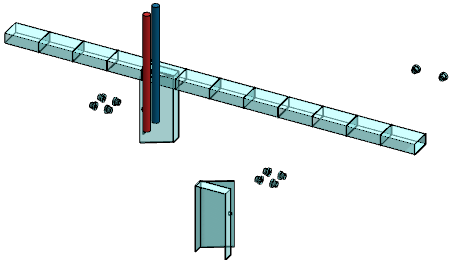

    하위 어셈블리에서 엔빌로프 부품을 사용할 수 있습니다.
