Adicionar chamadas de furo nas vistas de seção

Você pode aplicar chamadas de furo a furos cruzados e a ranhuras.

Você pode aplicar as chamadas nas vistas de seção, vistas de seção divididas e nas vistas de detalhes. Você pode aplicar as chamadas nestes recursos:

• Furos e ranhuras do Assistente de furação
• Furos avançados
• Furos criados com Corte-revolução
• Orifícios e ranhuras criados com Corte-extrusão

Para adicionar chamadas de furo nas vistas de seção:

1. Clique em Chamada de furos (barra de ferramentas Anotação) ou clique em Inserir > Anotações > Chamada de furos .
   O ponteiro muda para .
2. Selecione qualquer segmento de linha do furo transversal.

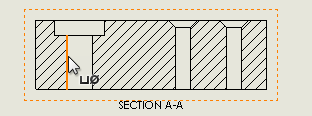

   • Clique para selecionar uma borda lateral:

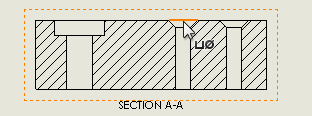

   • Pressione Shift e clique para selecionar uma borda superior ou inferior:

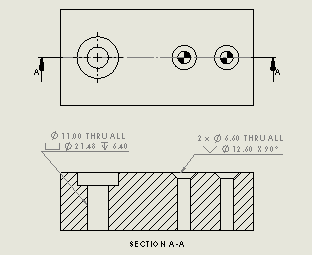

3. Clique para inserir a chamada.
