PropertyManager Схема автонанесения размера

Чтобы открыть окно PropertyManager Схема автонанесения размера:

Нажмите Схема автонанесения размера (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Схема автонанесения размера.

Настройки

Тип детали

Призматическая

Если в качестве Типа допуска выбран Геометрический, то для расположения отверстий и бобышек в DimXpert используются позиционные допуски.

В видах примечания линейные размеры отображаются в виде условных обозначений с открытыми выносками.

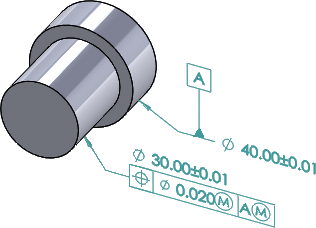

Обратите внимание на отличие геометрических допусков для бобышки 30 мм от вида примечания, используемого для их обозначения

Точение

Если в качестве Типа допуска выбран Геометрический, то для расположения отверстий и бобышек в DimXpert используются допуски кругового отклонения.

В видах примечания размеры отображаются в виде линейных размеров, параллельных оси.



Тип допуска Управляет расположением элементов размера (отверстий, прорезей, канавок, элементов ширины и конусов), карманов и поверхностей относительно базы или справочных элементов.

Плюс и минус

DimXpert используется для расположения элементов с линейными положительными и отрицательными размерами.

С помощью DimXpert невозможно добавлять размеры на элементы поверхности в режиме "плюс и минус".



Основное различие между режимами Плюс и минус и Геометрический состоит в способе управления с помощью DimXpert массивом из четырех отверстий, а также в способе нанесения допусков для взаимодействия с элементами базы в режиме Геометрический.

Геометрический

DimXpert используется для расположения осевых элементов с позиционными допусками и допусками кругового отклонения. Карманы и поверхности располагаются с профилями поверхности.

Для отображения размеров расположения необходимо выбрать Параметры > Свойства документа > DimXpert > Отклонение формы, затем выбрать Создать основные размеры.
Нанесение размеров на массив Позволяет применить линейные или положительные и отрицательные значения размеров.

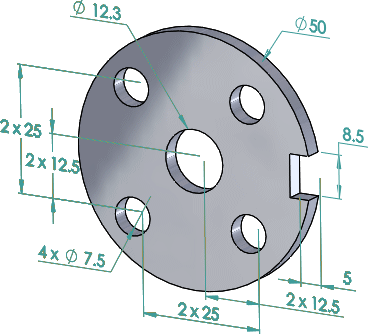

Линейный

Находит все элементы DimXpert, относительно выбранным элементам ссылки, если возможно, с использованием линейных положительных и отрицательных размеров.

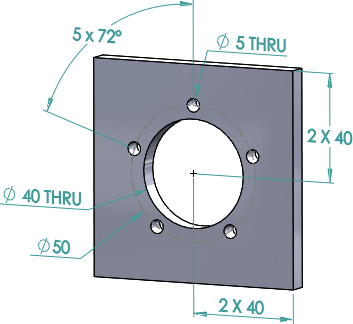

Полярный

Применимо к элементам массива DimXpert, содержащего осевые элементы, определяющие окружность болта.

Установите параметр Минимальное число отверстий для распознания массива.

Справочные элементы (для режима "Плюс и минус")/Выбор базы (для режима "Геометрический")

Справочные элементы Выберите справочные элементы в количестве от одного до трех, чтобы использовать их для создания линейных размеров расположения с положительными и отрицательными значениями. DimXpert выполняет проверку справочных элементов по правилам, определенным для систем отсчета баз в стандарте ASME Y14.5.1M-1994. Например, при выборе двух плоскостей, параллельных друг другу, возникает одна ошибка.
Выбор базового элемента Выберите первичную базу, затем дополнительно выберите вторичную и третичную базу, чтобы использовать их при создании геометрических допусков. DimXpert выполняет проверку баз на соответствие стандарту ASME Y14.5.1M-1994.

Поддерживаемые справочные элементы или базы:

  • Бобышка
  • Цилиндр
  • Простое отверстие
  • Канавка
  • Плоскость
  • Прорезь
  • Ширина
  • Конический

Область

Определяет, для каких элементов в DimXpert назначено нанесение размеров и допусков.
Все элементы Размеры и допуски применяются ко всей детали DimXpert учитывает и все ранее определенные элементы, в том числе и те, которые не отображены в списке Фильтры для элементов, а также элементы из списка Фильтры для элементов.
Этот параметр наиболее полезен при работе с простыми деталями или с деталями, в которых все размеры и допуски относятся к одной системе отчета базы или исходному элементу.
Выбранные элементы Размеры и допуски применяются к выбранным элементам.
Этот параметр полезен для более сложных деталей с несколькими схемами баз или для деталей, для которых требуются размеры из других исходных элементов.

Фильтры для элементов

Определяет, какие элементы распознает и назначает DimXpert для нанесения размеров и допусков при выборе параметра Область в разделе Все элементы.
  • При отмене элементов данный тип элементов в дальнейшем не распознается. Например, если в детали отсутствуют допуски или размеры DimXpert и отменен элемент Плоскость, то при использовании DimXpert к элементам плоскости не применяются размеры и допуски, а также для получения таких сложных элементов, как прорезь или канавка, не используются плоские грани. Однако если в детали имеются ранее существовавшие элементы плоскости, то при использовании DimXpert размеры и допуски для них не применяются независимо от того, выбран элемент Плоскость или отменен.
  • При отмене элементов данный тип элементов больше не распознается как элементы или элементы массива (в зависимости от конкретного случая). Например, если отменить элемент Простое отверстие, то для массивов с простыми отверстиями размеры и допуски добавляться не будут.
Выбрать все фильтры
Отменить все фильтры

Примеры

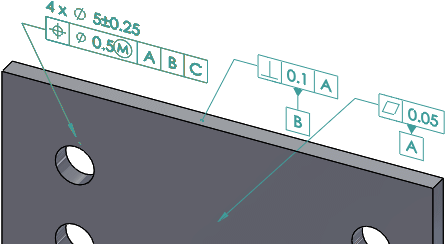

Три взаимно перпендикулярные плоскости создают полноценный исходный элемент и являются самым распространенным примером.
Эта плоскость и комбинация бобышек хорошо подходит для данных симметричных выточенных деталей.
Порядок выбора элементов должен быть основан на назначении детали.

Например, для данной сборки из двух деталей заданы следующие функциональные требования:

Сопряжение

Крышка должна входить (сопряжение) в углубленную плоскость тарелки, чтобы эти две детали располагались заподлицо.

Расположение

Большой внешний диаметр крышки должен быть центрирован (расположен) по соответствующему диаметру на тарелке

Выравнивание

Малый радиус крышки должен быть ориентирован (выровнен) по соответствующему радиусу тарелки.

Задав эти параметры, во время автоматического нанесения размеров укажите следующие базы:

Первичная база (A)

Сопрягаемый элемент

Вторичная база (B)

установочный элемент

Третичная база (C)

выравнивающий элемент

При выполнении данных настроек получатся результаты, как на рисунке.
