Предварительный просмотр и удаление областей

Ниже показано, как настроить параметры предварительного просмотра для инструмента Пересечение.

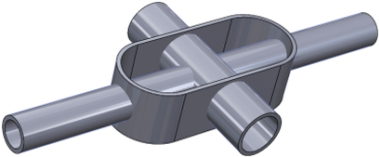

1. При открытой детали выберите Пересечение (панель инструментов "Элементы") или Вставка Элементы Пересечение.

2. В PropertyManager выполните следующее:
   1. В плавающем дереве конструирования FeatureManager выберите Оболочка 1, Extrude-Thin1 (Вытянуть-Тонкостенный1) и Extrude-Thin2 (Вытянут-Тонкостенный2), чтобы перейти в раздел Твердые тела, поверхности или плоскости для пересечения.
   2. Выберите Создать оба и нажмите Пересечение.
   Программное обеспечение заполнит Список областей.

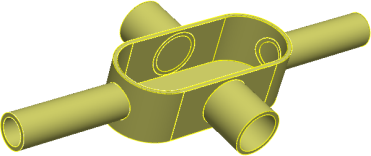

3. На вкладке Параметры предварительного просмотра выберите Показать включенные и исключенные области.
4. В графической области выберите внутреннюю трубу.

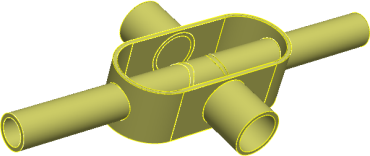

   Выделенная труба будет удалена из предварительного просмотра. Область, соответствующая трубе, также выделяется в Списке областей.



5. В Списке областей выберите Область 14 и Область 15.

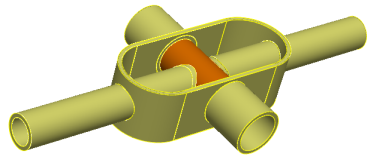

   Трубы будут выделены в предварительном просмотре.

6. В графической области выберите все трубы в оболочке так, чтобы они исчезли из предварительного просмотра.



7. В PropertyManager на вкладке Параметры предварительного просмотра выберите Показать исключенные области.



8. Выберите Показать включенные и исключенные области.



9. Выберите Инвертировать выбор.



10. Нажмите .
