Настройка спецификаций элемента для дополнительных отверстий

Настройка спецификаций элементов:

  1. На всплывающей панели Спереди выберите верхний элемент, чтобы активировать его. В данном случае необходимо сохранить тип отверстия Цековка, но изменить некоторые параметры.
  2. В разделе Спецификация элемента выполните следующие действия.
    1. В поле Тип выберите Винт с головкой под торцевой ключ.
    2. В поле Размер выберите 1/4.

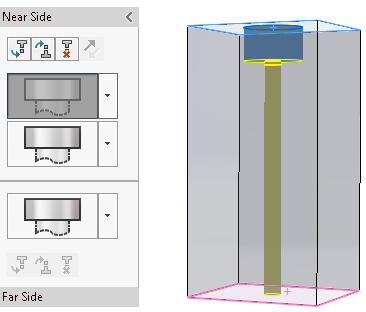

      Элемент Спереди будет обновлен в окне временного предварительного просмотра.

  3. Нажмите на всплывающей панели для второго элемента Спереди, затем нажмите Прямая .
    Теперь необходимо изменить спецификации для элемента.
  4. В разделе Спецификация элемента выполните следующие действия.
    1. В поле Тип выберите Зазоры винта.
    2. В поле Размер выберите 1/4.
    3. В разделе Настраиваемые размеры для параметра Граничное условие выберите значение На заданное расстояние, а для параметра Глубина  — значение 1.

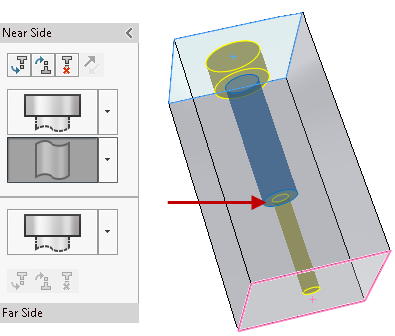

      Предварительный просмотр обновляется, и отображается измененный размер и измененная глубина элемента Прямая.

      Расположение элементов на всплывающих панелях можно менять путем перетаскивания. Если во время операции перетаскивания происходит сбой, то такой элемент выделяется. Наведите курсор на элемент, чтобы просмотреть сообщение об ошибке.

      Для элемента Сзади выбрано значение Цековка. Необходимо изменить это значение на резьбу.

  5. На всплывающей панели Сзади нажмите для элемента Сзади, затем нажмите Резьба .
  6. В разделе Спецификация элемента выполните следующие действия.
    1. В поле Тип выберите Резьбовое отверстие.
    2. В поле Размер выберите 1/4-20.

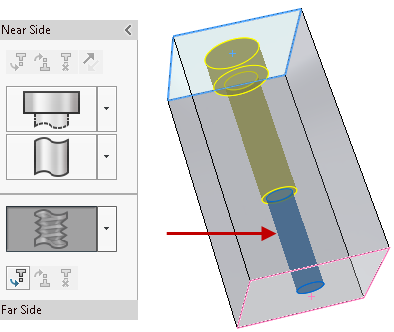

      Элемент Сзади обновляется до среднего элемента Спереди, поскольку задано граничное условие До следующего элемента.

      Вы можете сохранить элементы дополнительных отверстий как Избранное и использовать их повторно. В окне PropertyManager на вкладке Тип в разделе Избранное можно добавить, обновить, удалить, сохранить или загрузить избранное дополнительное отверстие.

      Затем можно создать и разместить экземпляры.
