Propiedades de documento - Etiquetas de vista de sección

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione la pestaña Propiedades de documento y, a continuación, seleccione Vistas > Sección.

Estándar general de dibujo

Estándar básico de vista de sección

Estilo de línea

Especifica el estilo de la línea de sección y el grosor para la vista de origen.

Estándar con conector	Muestra una línea de sección continua en la vista de origen.
Alternativa sin conector	Muestra una línea de sección partida en la vista de origen.
Estándar sin conector	Muestra líneas gruesas en los extremos de la línea de corte y en cualquier cambio en dirección dentro de la línea de corte.

Texto de flecha de sección

Opciones de etiqueta

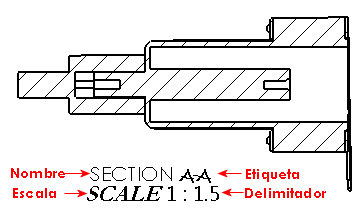

Por estándar	Seleccione para cumplir el estándar básico. Desactive para modificar los parámetros de etiqueta de vista: Nombre Seleccione un título para que aparezca en la etiqueta de vista o introduzca su propio título. Fuente Especifica la fuente para el título en la etiqueta de vista. Etiqueta Especifica la apariencia de la letra que se corresponde con la etiqueta en la vista padre. Fuente Especifica la fuente para la etiqueta de vista. Rotación Especifica la apariencia del ángulo de giro de la vista. Fuente Especifica la fuente del ángulo de giro de la etiqueta de vista. Escala Seleccione una etiqueta para la escala o introduzca su propia etiqueta. Fuente Especifica la fuente para la escala en la etiqueta de vista. Delimitador Especifica la opción de visualización de escala: Para visualizar la escala con dos números separados por un delimitador, seleccione: X:X X/X (X:X) (X/X) Para visualizar la escala como el cociente de dos números seguidos por X, seleccione # X. Para ocultar la escala, seleccione <Ninguno> . Fuente Especifica la fuente para el delimitador en la etiqueta de vista. Elimine el espacio en escala alrededor de los dos puntos (:) y la barra (/) Seleccione la opción para eliminar el espacio en la etiqueta de escala.     En pila Visualiza la etiqueta de vista con el nombre y la etiqueta en pila en la parte superior de la escala.     En línea Muestra el nombre y la etiqueta en la misma línea.
Mostrar etiqueta arriba de la vista	Muestra la etiqueta por encima de la vista.
Incluir etiquetas de ubicación para nuevas vistas	Seleccione esta opción para agregar automáticamente una etiqueta de ubicación a la vista de sección y la línea de corte.
Incluir la etiqueta de vista en las nuevas secciones eliminadas	Agrega una etiqueta de vista a cada nueva vista Sección eliminada que crea. Activada Desactivada

Capa

Tamaño de sección/vista

Ajustar escala a altura de letra de flecha de vista de sección	Especifica el tamaño de la punta de flecha para que la escala de vistas de sección se ajuste automáticamente a la altura de la letra de vista de sección, si las flechas de vista de sección no tienen la fuente del texto de la flecha de sección. Desactive para modificar las cotas de flecha.
Estilo	Especifica el tipo de flecha para las vistas de sección. Puede especificar el tipo de flecha para las vistas de sección de manera independiente respecto del tipo de flecha para cotas.

Media sección

Estándar con conector	Muestra ambas flechas.
Alternativa sin conector	Muestra una flecha.

Visualización general

Ocultar líneas de apoyo de corte de la vista de sección.	Activada (se ocultan las líneas de apoyo)
	Desactivada (se muestran las líneas de apoyo)
