Especifique propiedades para las tablas de taladros, por ejemplo, plantillas, referencias y taladros para incluir.
Para abrir el PropertyManager Tabla de taladros (Inserción):
- Haga clic en Tabla de taladros
(Barra de herramientas Tabla) o en .
Plantilla para tablas
Haga clic en Buscar una plantilla
para elegir una plantilla estándar o personalizada. Esta opción está disponible sólo durante la inserción de tablas. Las plantillas de tabla de taladro proporcionadas con el software agregan columnas al formato predeterminado. Se encuentran en: directorio_de_instalación
\lang\spanish. Las plantillas estándar (tabla de taladros estándar--letters.sldholtbt y tabla de taladros estándar--numbers.sldholtbt) crea las columnas ETIQUETA, COORD X, COORD Y y TAMAÑO. Una plantilla utiliza etiquetas de letra y la otra utiliza etiquetas de número. Todos los tamaños y las etiquetas se muestran por separado, sin que se combine ninguna.
Las plantillas para tabla de taladros combinadas crean las columnas
ETIQUETA,
UBICX,
UBICY y
TAMAÑO. Varían mediante la combinación de tamaños o etiquetas similares con etiquetas de letras o números. Las plantillas son las siguientes:
-
hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined--numbers.sldholtbt
Posición de tabla
|
Asociar al punto de posición
|
Asocia la esquina especificada a la posición de tabla.
|
Orden de etiqueta
Especifica el método para definir el orden en el que se etiquetan los taladros.
| XY |
Utiliza las coordenadas X-Y para ordenar las etiquetas más cercanas a la referencia seleccionada. |
| Ruta a la herramienta reducida |
Utiliza la longitud más corta entre todos los taladros del mismo tamaño y ordena las etiquetas a lo largo de ese trayecto. |
| Radial |
Ordena las etiquetas radialmente para piezas torneadas. |
Referencia
Durante la inserción, Origen está listo para que usted seleccione un vértice. Para definir el origen con un eje X y un eje Y, haga clic en Referencia de dirección del eje X, seleccione una arista horizontal del modelo en la zona de gráficos y luego haga clic en Referencia de dirección del eje Y y seleccione una arista vertical del modelo.
Después de crear la tabla, puede arrastrar el origen de la referencia a otra posición o editar la definición de la referencia. Los valores de ubicación en la tabla se actualizan.
Taladros
Seleccione aristas de taladro individuales, o seleccione una cara del modelo para incluir todos los taladros de una cara.
Tipo de etiqueta
| A, B, C... |
Utiliza etiquetas alfanuméricas. En las etiquetas alfanuméricas, el prefijo de letra designa un determinado tamaño de taladro y el número designa una instancia. Establecer el carácter inicial en Comenzar en. |
| 1, 2, 3 |
Utiliza etiquetas numéricas. Establezca el número inicial en Comenzar en. |
| Manual |
Permite definir varios prefijos de etiquetas personalizadas. |
Las notas correspondientes en la vista cambian con la tabla.
|
|
A, B, C...
|
|
|
1, 2, 3
|
Borde
| |
Usar configuraciones de documento |
Utilice las opciones de bordes establecidas en . |
 |
Borde de cuadro |
Configura un grosor de línea para el borde exterior de la tabla. |
|
Borde de rejilla |
Configura un grosor de línea para las líneas de rejilla internas de la tabla. |
Capa
 |
Capa |
En los dibujos con capas etiquetadas, seleccione una capa. |
Formato de texto
| Todo en mayúsculas |
Seleccione para especificar que todos los caracteres de la tabla están en mayúscula. |

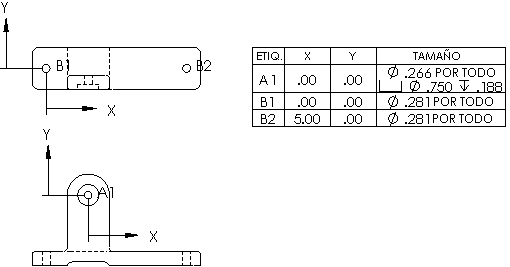

Vista siguiente
Esta opción está disponible sólo durante la inserción de tablas. Permite configurar la
Referencia y los
Taladros para otra vista de dibujo. Una tabla de taladros puede incluir varias vistas de dibujo. La tabla de taladro se agrega con una referencia para cada vista. Las etiquetas son las mismas en todas las vistas.
