Utilice este tipo de tablas para generar automáticamente información de taladros en formato de tabla. Puede crear columnas para introducir la información del modelo, como el tamaño y la ubicación de los taladros.

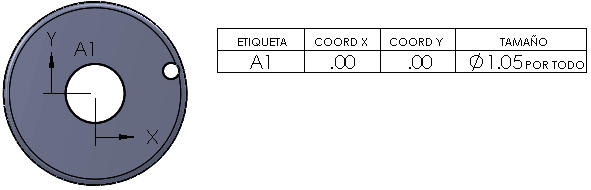

Las tablas de taladros en documentos de dibujo miden las posiciones de los taladros seleccionados desde una referencia de origen especificada. El software identifica cada taladro con un rótulo que se corresponde con una fila de la tabla.
Los taladros no circulares, como rectángulos y ranuras, se reconocen como taladros. La tabla enumera las coordenadas X e Y de las entidades, por sus centros geométricos, pero debe especificar el tamaño.
Los taladros que se cruzan con otras caras no se incluyen en las tablas de taladros porque la geometría está interrumpida por otra operación, lo que los hace incompletos. Por ejemplo:
No puede seleccionar taladros avanzados para anotaciones de taladro o tablas de taladros. Si selecciona una cara, las tablas de taladros no incluyen taladros avanzados.
Además de la funcionalidad para todas las tablas, en y en el PropertyManager
Tabla de taladro puede especificar:
- Rótulos alfabéticos o numéricos
- Que las celdas con los mismos rótulos se combinen
- Que las celdas para taladros del mismo tamaño se combinen
- Se mostrarán la letra y el número de los tamaños de taladro ANSI
- La precisión de las ubicaciones de los taladros
- Visualización de cotas duales
