Creación de equidistancias de croquis en superficies de geometría 3D

Puede utilizar la herramienta Equidistanciar en superficie para equidistanciar las aristas de modelo 3D y las caras de modelo en un croquis 3D.

1. Abrir un modelo 3D.
2. Haga clic en Equidistanciar en superficie (barra de herramientas Croquis) o bien en Herramientas > Herramientas de croquizar > Equidistanciar en superficie.
3. En la zona de gráficos, seleccione una arista del modelo.


4. En el PropertyManager:
   1. Ajuste la Equidistancia.
   2. Seleccione Invertir.
      El software proyecta la entidad en la cara opuesta.

      Solo puede utilizar Invertir cuando la arista seleccionada esté conectada a las caras que pertenezcan al mismo sólido.

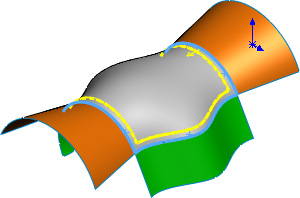

5. Seleccione las aristas interiores del modelo.
6. Haga clic en .

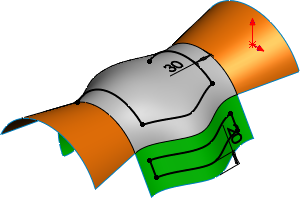

7. Haga doble clic en el valor de cota de las aristas seleccionadas e introduzca el valor de cota en el cuadro de entrada.



8. Haga clic en Equidistanciar en superficie .
9. En el PropertyManager:
   1. Haga clic en la cara del modelo tal como se indica.
   2. Ajuste la Equidistancia.
   3. Haga clic en .
   El software equidistancia todas las aristas de la cara con la Equidistancia.
