Ensamblaje de cierre fijo sin flotación

Para evaluar el escenario de peor caso sin considerar la flotación del cierre:

  1. Abra el ensamblaje para evaluar.
  2. Cree un estudio de TolAnalyst y vaya al PropertyManager Resultado.
  3. En Parámetros de análisis, desactive Flotar cierres y pasadores.
    En este ejemplo, en Resumen del análisis, el valor Mín es 48,5 y el Máx es 51,5 para un intervalo total de 3 mm.

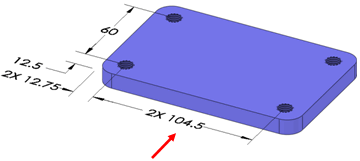

Para lograr el mínimo de peor caso, dada la tolerancia de posición de 0,5 del diámetro de taladro roscado de la chapa superior, TolAnalyst simula la cota básica de 105 entre los taladros roscados en 104,5.
Para los soportes de eje, cuando TolAnalyst simula los taladros de distancia en su tamaño de LMC de 11,5 la tolerancia de posición resultante es de 1,0 permitiendo que la cota básica de 27,5 de la referencia B a los taladros se calcule en 28.

Al ensamblar las piezas con la opción de flotación de cierre desactivada, TolAnalyst alinea los taladros de distancia en los soportes de eje concéntricamente con los taladros roscados en la chapa superior, resultando en un mínimo de peor caso de 48,5.
