Bileşen Aynalama PropertyManager'ı

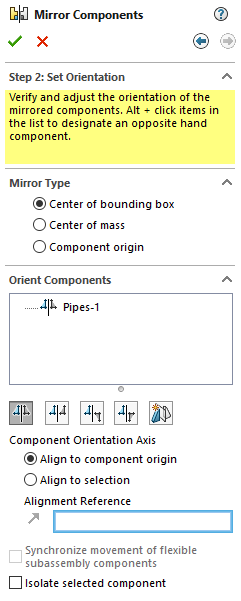

Aynalanmış bir bileşeni, söz konusu bileşenin orijinini kullanarak konumlandırabilirsiniz. Bileşen oryantasyonu alanında birden çok bileşen seçebilirsiniz. Ters el versiyonları olmayan kopyalanmış bileşenlerin oryantasyonu üzerinde daha fazla kontrolünüz vardır.

Adım 2: Oryantasyon Ayarla sayfasındaki (Bileşen Aynalama PropertyManager'ı) yeni ve değiştirilen seçenekler şunlardır:

Aynalama Tipi   Bileşen orijini Seçili referans düzlemin bileşen orijiniyle ilgili bir bileşen örneğini aynalar. Bu örnek, bir ters taraf biçimi değildir.
Bileşenleri Yönlendir Bu seçenekler, Bileşenleri yönlendir seçeneklerinin yerini alır.
X aynalandı, Y aynalandı X ve Y eksenleri düzlemle ilgili bilgileri aynalar.
X aynalandı ve ters çevrildi, Y aynalandı X ve Y eksenleri düzlemle ilgili bilgileri X ekseni yönü tersine çevrilmiş olarak aynalar.
X aynalandı, Y aynalandı ve ters çevrildi X ve Y eksenleri, düzlemle ilgili bilgileri Y ekseni yönü tersine çevrilmiş olarak aynalar.
X aynalandı ve ters çevrildi, Y aynalandı ve ters çevrildi X ve Y eksenleri düzlemle ilgili bilgileri X ve Y ekseni yönleri tersine çevrilmiş olarak aynalar.
Bileşen Oryantasyon Ekseni   Bileşen orijinine hizala Bileşenin X ve Y eksenleriyle ilgili bilgileri aynalayarak ve tersine çevirerek bileşen oryantasyonunu hesaplar.
  Seçime hizala Bileşenin yerel X ve Y eksenleriyle ilgili bilgileri aynalayarak ve tersine çevirerek bileşen oryantasyonunu hesaplar. Hesaplamada X, aynalama düzlemine paralel ve Y, yüze veya Hizalama Referansı'nda seçtiğiniz düzleme diktir.

Grafik alanında ikinci bir referans triadı görünür ve çekirdek ve aynalanmış bileşen için X ve Y rotasyon eksenlerini gösterir. Oryantasyon simgelerine tıkladığınızda eksenler değişir.

  Hizalama Referansı Oryantasyon eksenlerinin yukarı eksenine hizalamak için bir obje seçin. Seçime hizala seçeneğini belirlediğinizde kullanılabilir.
Aşağıdaki öğeleri referans olarak seçebilirsiniz:
  • Aynalama düzlemine dik düzlemler veya düzlemsel yüzler.
  • Aynalama düzlemine paralel olan doğrusal kenarlar veya doğrusal çizim kesitleri.

Referans yönünü tersine çevirmek için Hizalama referans yönünü tersine çevir öğesine tıklayın.

Adım 2: Oryantasyon Ayarla sayfasındaki değişiklikler:

  • Aynalama Tipi bölümü taşındı.
  • Bileşenleri Yönlendir ve Aynalanacak Bileşenler kutuları (PropertyManager'ın Adım 1: Seçimler sayfasında) yeniden boyutlandırılabilir.
  • Bileşenleri Yönlendir için birden çok bileşen seçilebilir. Üstkrkt + seçim ile seçili ilk ve son öğeler arasında kalan tüm öğeleri seçin. Ctrl + seçim ile tek tek bileşenleri seçin. Alt + seçim ile ters el bileşeni olarak gösterilecek öğeleri seçin.
  • Ters ele göre versiyon oluştur öğesi, Bileşenleri Yönlendir seçeneklerinin sağına taşındı.

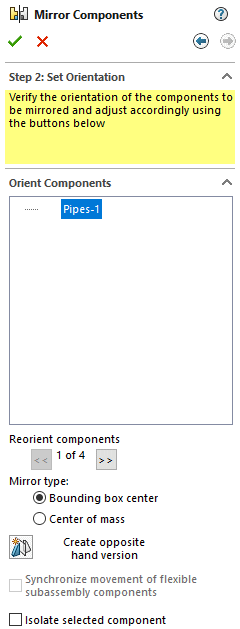

SOLIDWORKS 2019 SOLIDWORKS 2020
