Bileşen Oryantasyonu Seçeneklerini Karşılaştırma

Bileşen oryantasyonu seçeneklerini karşılaştırmak için:

  1. sistem_dizini:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\mirror_pattern\TopAssembly.SLDASM dosyasını açın.
  2. Doğrusal Bileşen Çoğaltma > Bileşen Aynalama (Montaj araç çubuğu) öğesine tıklayın.
  3. Aynalama Düzlemi için Aynalama Düzlemi öğesini seçin ve Aynalanacak Bileşen için Valf montajı<1> seçeneğini belirleyin.
  4. İleri öğesine tıklayıp Adım 2: Oryantasyon Ayarla bölümüne geçin.
  5. Aynalama Tipi bölümünün altında, Bileşen orijini'ni seçin.
  6. Bileşenleri Yönlendir altında, bir bileşen oryantasyonu seçeneği belirleyin.

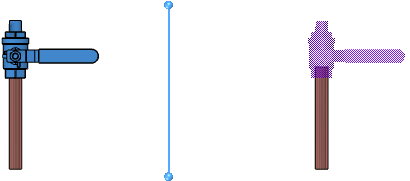

    X aynalandı, Y aynalandı

    X ve Y eksenleri düzlemle ilgili bilgileri aynalar.

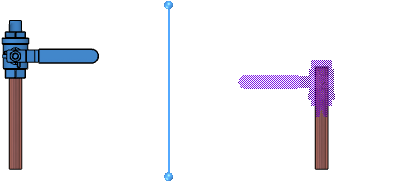

    X aynalandı ve ters çevrildi, Y aynalandı

    X ve Y eksenlerini, X ekseni yönü ters çevrilerek düzlemin etrafında aynalar.

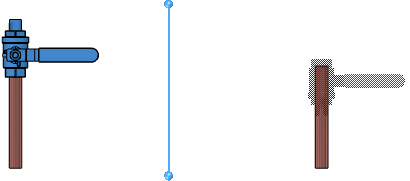

    X aynalandı, Y aynalandı ve ters çevrildi

    X ve Y eksenlerini, Y ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
    X aynalandı ve ters çevrildi, Y aynalandı ve ters çevrildi

    X ve Y eksenleri düzlemle ilgili bilgileri X ve Y ekseni yönleri tersine çevrilmiş olarak aynalar.
