Teknik resimlerde, dış kozmetik diş açmalara kozmetik diş açma bilgisi ekleyebilirsiniz.
Diş bilgisi, kaynak parçanın ya da montajın Kozmetik Diş Açma unsurunda tanımlanır. Bilgiyi dış dişin yan görünümüne veya kesit görünümüne eklemek için Akıllı Ölçümlendirme aracını kullanırsınız.
Bilgiyi eklemek için:
- Akıllı Ölçümlendirme
(Ölçümlendirmeler/İlişkiler araç çubuğu) veya öğesine tıklayın.

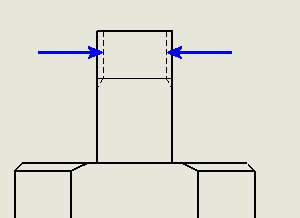

- Kozmetik diş açmanın iki silüet kenarını seçin.
İmleç, bir kozmetik diş açmanın silüet kenarı üzerine geldiğinde
olarak değişir.
- Ölçümlendirmeyi yerleştirmek için tıklayın.

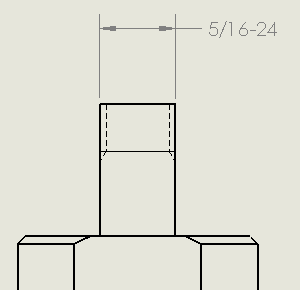

Diş bilgisi, silindirin dış geometrisine eklenir.
