| 轴位置 |
定义螺旋线的位置。 定义轴的底面中心点和端点。 |
| 底面半径或底面直径 |
通过指定底面半径或直径定义螺旋线底面（从顶面可看到由螺旋线生成的圆）。 |
| 顶面半径或顶面直径 |
通过顶面半径或直径定义螺旋线顶面的圆。 底面和顶面的半径或直径不能为零。 - 要创建圆柱螺旋线，为底面半径（或直径）和顶面半径（或直径）指定相同的值。
- 要创建圆锥螺旋线，为底面半径（或直径）和顶面半径（或直径）指定不同的值。
|
| 高度 |
定义螺旋线高度和沿 Z 轴的方向。 - 正值。 向 Z 轴的正方向创建螺旋线（螺线）。
- 0（零）。 创建二维螺线。
- 负值。 向 Z 轴的负方向创建螺旋线（螺线）。
|
| 旋转 |
为螺旋线指定转数。 指定高度后，此命令将绘制均匀分布的指定转数。 |
| 螺距 |
指定两次旋转之间的距离（沿螺旋线的轴测量）。 如果您指定螺距，将自动计算转数。 螺距越高，转数越低。 |
| 方向
|

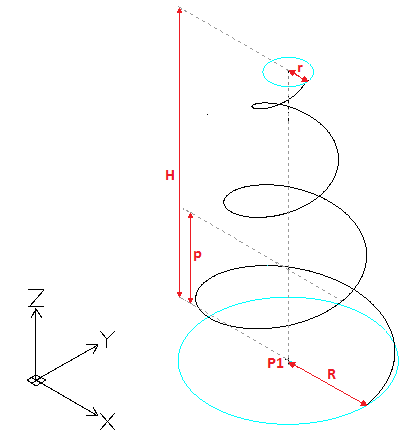

定义螺旋线扭转的方向： 顺时针 (CW) 或逆时针 (CCW)。 - P1 - 轴位置
- R - 底面半径
- r - 顶面半径
- H - 高度
- p - 螺距
转数 = 3
|
