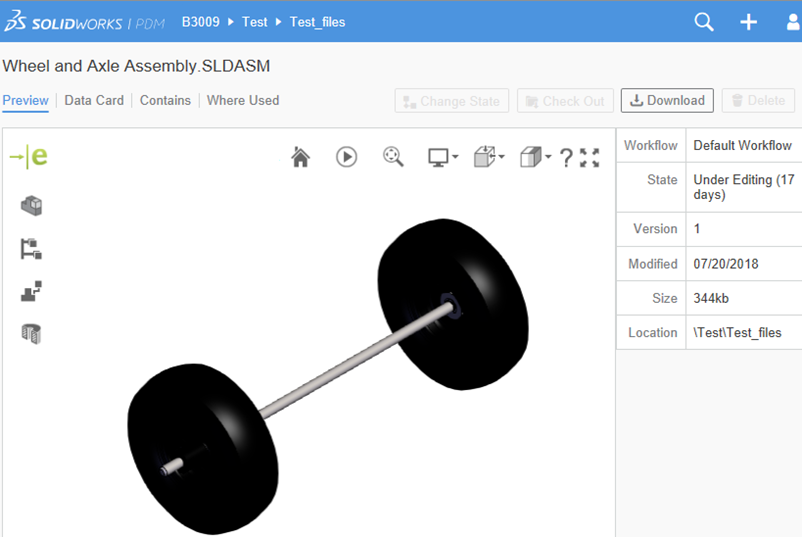

通过使用 eDrawings Web 查看器技术，SOLIDWORKS PDM Web2 允许您动态预览 SOLIDWORKS 和 eDrawings 文件。
eDrawings 预览页面将显示工具和图形区域。
分布在图形区域顶部和侧面的工具提供了关于模型的信息，并且允许您操控模型的显示方式。
| eDrawings 图标 |
描述这是 eDrawings 预览。 |
| 零部件 |
列出文件的零部件。 当您单击每个零件时，它将在图形区域中高亮显示。 |
| 配置 |
列出文件的配置。 |
| 分解 |
使用滑块控制爆炸的范围。 |
| 剖面视图 |
生成横断面基准面。 |
| 重置 |
将模型或工程图返回到其打开的状态。 当您单击重置时，所有旋转、平移、零部件移动和方向更改全都将撤消。
|
| 动画视图 |
动画该模型。 |
| 整屏显示全图 |
在图形区域中拟合模型。 |
| 环境遮挡 |
控制环境光衰减，使对象就如同显示在阴天中一样逼真。 |
| 透视图 |
显示模型的透视图。 |
| 视图方向 |
显示一个视图，例如前视图、后视图、左视图、右视图、上视图、下视图和等轴测视图。 |
| 显示 |
以线架图、上色轮廓或上色视图显示模型。 |
| 帮助 |
显示要旋转、平移、缩放的鼠标笔势和触摸屏笔势，然后调整模型大小以适应屏幕。 |
| 全屏 |
在整个浏览器窗口中显示预览。 再次单击以退出全屏。
|
剖面视图、视图方向、显示和动画视图工具适用于零件和装配体文件。 零部件、配置和爆炸工具仅适用于装配体文件。
