查看特征关系

要查看特征从属关系，您可以在 FeatureManager 设计树中的项目之间显示图形关系。

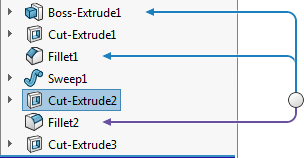

使用动态参考可视化来查看 FeatureManager 设计树中项目之间的父级和子级关系。 将指针悬停在 FeatureManager 设计树中带参考的某个特征上，显示的箭头可表明关系。 父级和子级关系已得到增强以避免重叠文本和直线。 蓝色箭头显示父级关系。 紫色箭头显示子级关系。

您可以通过使用动态参考可视化来断开、解锁或锁定外部参考。

如果某个参考因特征未展开而无法显示，则箭头将指向包含此参考的特征。 参考将显示在箭头右侧。

从圆开始的箭头指示您正在查看其父级和子级关系的特征。

所有参考可见 一个参考隐藏

动态参考可视化在默认情况下处于禁用状态。

要启用动态参考可视化：

  1. 在 FeatureManager 设计树中，右键单击第一个项目（零件或装配体）。
  2. 在上下文工具栏中或从视图 > 用户界面中，单击以下一个或两个选项：
    • 动态参考可视化（父级）
    • 动态参考可视化（子级）
在装配体中，如果您在任何级别启用或禁用动态参考可视化，此更改将影响整个装配体。

通过使用动态参考可视化管理外部参考

启用动态参考可视化之后，您可以使用以下工具来管理外部参考：
  • 断开参考
  • 锁定参考
  • 解锁参考

当您断开参考时，将永久将其断开。 您无法激活已断开的外部参考。

当您断开草图的父参考时，系统将提示您使用修复的草图关系替换断开的关系或保留断开的关系。

要使用动态参考可视化断开参考：

  1. 打开具有外部参考的装配体。
  2. 在 FeatureManager 设计树中，右键单击顶层装配体，然后单击动态参考可视化（父级） 和动态参考可视化（子级） 选项中的一个或两个选项。
  3. 选择具有外部参考的零部件。

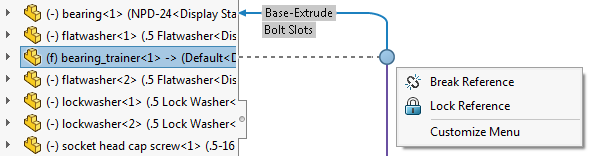

  4. 单击圆，然后单击断开参考 。
  5. 在对话框中，查看要断开的外部参考，然后单击确定以断开参考。
