比较零部件方向选项

要比较零部件方向选项：

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\mirror_pattern\TopAssembly.SLDASM。
  2. 单击线性零部件阵列 > 镜像零部件 （装配体工具栏）。

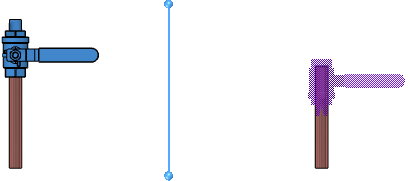

  3. 为镜像基准面选择镜像基准面，然后为要镜像的零部件选择 Valve assembly<1>。
  4. 单击下一步 转到步骤 2： 设置方向。
  5. 在镜像类型下，选择零部件原点。
  6. 在定向零部件下，选择零部件方向选项。
    X 镜向，Y 镜向

    绕基准面镜像 X 轴和 Y 轴。
    X 镜向和翻转，Y 镜向

    绕基准面镜向 X 轴和 Y 轴，且反转 X 轴方向。
    X 镜向，Y 镜向和翻转

    绕基准面镜向 X 轴和 Y 轴，且反转 Y 轴方向。
    X 镜向和翻转，Y 镜向和翻转

    绕平面镜向 X 轴和 Y 轴，且反转 X 轴和 Y 轴方向。
