3D 註記 (註記工具列) |
將註記插入零件或組合件文件中。 3D 註記可組織為註記視角,其對應於模型的正交視圖,例如前視和底視等。 然後您可以在工程圖中使用註記視角。 註記視角將轉換為 2D 工程視圖;您插入至模型的註記將保留在工程圖中。 |
|
模型項次 (註記工具列)。 |
在一個操作中插入來自零件或組合件文件的尺寸、註記、及參考幾何到工程圖中。 您可以指定所有的尺寸或僅標示要輸入至工程圖的尺寸。 |
|

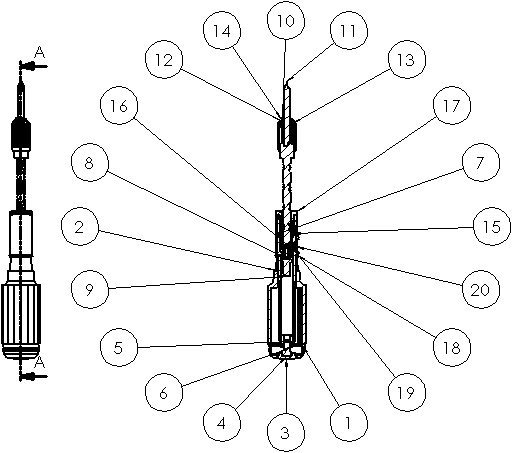

自動零件號球 (註記工具列) |
在一個操作中將零件號球加至工程視圖內的所有零組件上,並選擇配置及零件號球樣式、大小、及文字。

|
|
智慧型尺寸、自動標註尺寸 (尺寸/限制條件工具列) |
插入水平及垂直的參考尺寸至工程視圖中來做為基準、連續、或座標尺寸。 |
|
中心符號線 (註記工具列) |
在一個操作中加入中心符號線到工程視圖中所有適當的圖元上,並選擇單一、線性、或環狀的樣式,符號線大小,延伸線,型式,角度,及命名的圖層。

|
|
中心線 (註記工具列) |
在一個操作中將中心線加至工程視圖中所有適當的圖元上。

|
