Tento typ uchycení nastaví všechny stupně volnosti posunu na nulu. Účinek je stejný pro skořepiny, nosníky a pruty. Není použita žádná referenční geometrie.
K nepohyblivému omezení lze přistupovat klepnutím pravým tlačítkem na Uchycení ve stromu studie simulace a výběrem volby Fixní geometrie. Pod položkou Norma vyberte Nepohyblivé (žádný posun).
U objemových těles nelze k volbě Nepohyblivé (žádný posun) přistupovat. V případě těles je však omezení Fixní geometrie stejné jako nepohyblivé omezení.
Následující tabulka shrnuje atributy a vstupní data potřebná pro toto uchycení:
| Atribut
|
Hodnota
|
|---|
| Stupně volnosti omezené pro skořepinové sítě
|
3 posunutí
|
| Stupně volnosti omezené pro sítě nosníků a prutů
|
3 posunutí
|
| 3D značka
|
|
| Volitelné entity
|
Vrcholy, hrany, plochy a spoje nosníků
|
| Referenční entita, kterou lze vybrat
|
Neuvedeno
|
| Posunutí
|
Neuvedeno
|
| Rotace
|
Neuvedeno
|
Příklad

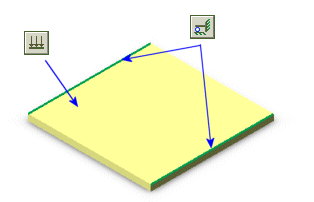

Následující příklad ukazuje rozdíl mezi Nepohyblivými a Pevnými uchyceními pro skořepiny. Uvažujte tenkou desku, která je jednoduše podepřená na obou protějších koncích. Na skořepinu je použit rovnoměrný normálový tlak.
Následující schematické obrázky zobrazují deformovaný tvar (modrou čárkovanou křivku) skořepiny při použití Nepohyblivých a Pevných uchycení.
