Přidání sklonu

Návod pro přidání sklonu k trase trubek:

  1. Otevřete sestavu trasy a klikněte na nabídku Potrubí > Upravit trasu (panel nástrojů Trasa).
  2. Klepněte pravým tlačítkem na entitu skici v místě, kam chcete přidat sklon, a vyberte možnost Přidat sklon add_slope_button.
  3. V PropertyManageru Sklon potrubí v části Úseky trasy vyberte úseky, pro které chcete zadat sklon. Úseky musí být osově zarovnané s prvním úsekem.
  4. V grafické ploše přetáhněte tvarovky do úseků trasy z Knihovny návrhů nebo z knihoven vyznačení trasy.
    Tvarovku ke sklonu nemůžete přidat, jestliže je tvarovka upevněná nebo má vnější vazbu, jež jí neumožňuje pohyb.
  5. Vyberte rovinu v parametru Rovina gravitace.
    Úseky trasy musí ležet v této rovině.
  6. Vyberte Počáteční bod.
    Počáteční bod musí být pevný bod, kolem kterého se úsek potrubí může otočit a vytvořit tak sklon.
  7. Zadejte úhel rotace pro parametr Sklon, vyjádřený jako poměr nebo jako velikost úhlu ve stupních.
  8. Chcete-li přidat svarovou mezeru, vyberte možnost Svarová mezera Tool_WeldGap_Piping.gif a vyberte příslušné úseky v poli Úseky trasy v PropertyManageru.
  9. Chcete-li přepsat nastavení svarové mezery, zvolte možnost Přepsat výchozí mezeru a zadejte požadovanou hodnotu.
  10. Klikněte v horní části PropertyManageru na špendlíku a poté kliknutím na PM_OK.gif přidejte sklon a nechte PropertyManager otevřený.

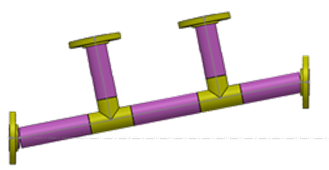

Sklon je nyní přidán k úsekům potrubí.

Přidat sklon

Sklon můžete upravit tak, že vyberete úsek potrubí a kliknete pravým tlačítkem na možnost Upravit sklon edit_slope_button. Chcete-li sklon odstranit, klikněte na úsek pravým tlačítkem a vyberte příkaz Odstranit sklon remove_slope_button. Sklon můžete také opatřit popisem ve výkresech a kusovnících.
