Máte možnost popisovat sklon ve výkresech potrubí tak, že přidáte Sklon jako uživatelskou vlastnost do kusovníku.
Popisy sklonu do výkresu přidáte takto:
- Klepněte ve výkresu potrubí pravým tlačítkem na Kusovník a vyberte .
- V okně Typ sloupce nastavte možnost Název vlastnosti na Sklon.
Do kusovníku bude přidán sloupec Sklon. V kusovníku jsou uvedeny úseky potrubí, které obsahují sklon.
Používáte-li přizpůsobenou šablonu kusovníku, musíte Sklon přidat jako uživatelskou vlastnost. Viz Nápovědu SOLIDWORKS: Kusovník – Uživatelské vlastnosti.
- Klikněte pravým tlačítkem na osu sklonu potrubí a vyberte .
- Klepněte levým tlačítkem na položku Sklon trubky a vyberte jeden z následujících popisů úhlu sklonu:
-
Nahoru...
-
Dolů...
-
Převrácený dolů...
-
Převrácený nahoru...

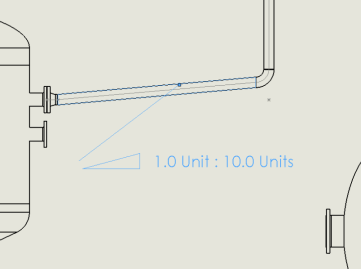

Ve výkresu potrubí se zobrazí popisy sklonu a v kusovníku bude uveden seznam sklonů.
