Après avoir exécuté une étude dynamique non linéaire ou statique non linéaire, vous pouvez répertorier les forces externes sur une sélection d'entités géométriques à chaque pas de simulation.
Dans la boîte de dialogue Statique non linéaire, cliquez sur Vérifier les forces externes.
Au terme de l'analyse, cliquez à l'aide du bouton droit sur Résultats et cliquez sur Liste des forces résultantes. Sous Options, sélectionnez Force externe.
Sélectionnez des entités géométriques (face, arête ou sommet) ou un corps afin de lister les forces externes agissant sur les entités sélectionnées pour un pas de simulation défini.
Les forces externes peuvent provenir des contacts, chargements externes, déplacements imposés ou connecteurs.
Les calculs de corps libres ne sont pas disponibles pour les études de simplification 2D.

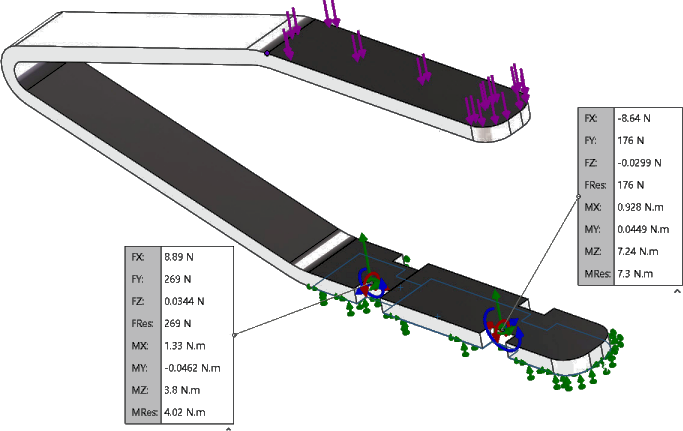

Tableau 1. Liste des forces externes sur les faces sélectionnées  |
