Réalité virtuelle

Vidéo: Nouveautés de SOLIDWORKS 2020 - eDrawings VR

Avec la réalité virtuelle (VR), vous pouvez explorer les modèles à une échelle 1:1.

En utilisant les casques VR HTC VIVE™ et VIVE Pro™, vous pouvez vous déplacer et traverser votre modèle en réalité virtuelle. Vous pouvez examiner chaque pièce des assemblages et démonter ces derniers une pièce à la fois.

Les ordinateurs équipés de Microsoft Windows® 10 1709 et versions ultérieures qui utilisent Valve SteamVR™ prennent en charge la réalité virtuelle dans eDrawings.

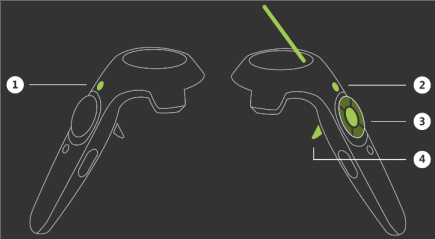

Interaction de contrôleur

Le contrôleur prend en charge une fonctionnalité supplémentaire lorsque vous interagissez avec les modèles.

Bouton Fonctionnalités
Crée une vue éclatée du modèle à partir du contrôleur manuel non dominant.
Réinitialise la vue et le modèle.
Met à l'échelle/fait tourner le composant. Lorsque vous sélectionnez le composant (bouton 4) et que vous maintenez le bouton 3 enfoncé, la mise à l'échelle ou la rotation est continue. Avant, vous deviez cliquer plusieurs fois pour mettre à l'échelle ou faire tourner.
  • Place le composant.
  • Change l'échelle.
  • Fait pivoter le composant.

Lorsque le composant n'est pas sélectionné, le bouton 3 vous téléporte à l'emplacement vers lequel vous pointez avec le contrôleur manuel dominant.
Sélectionnez le composant en cliquant une seule fois. Vous pouvez vous concentrer sur la manipulation du composant avec le bouton 3 sans maintenir le bouton 4 enfoncé simultanément. Si vous cliquez à nouveau sur le bouton 4, le composant revient à sa position originale. Auparavant, vous deviez maintenir le bouton 4 enfoncé pour garder la sélection du composant.

Environnements de ciel et de sol personnalisés

Vous pouvez ajouter des fichiers d'image pour créer des environnements de ciel et de sol personnalisés en réalité virtuelle. Les exigences suivantes doivent être satisfaites:
  • Sol. Il doit s'agir de fichiers .png ou .jpg.
  • Ciel. Fichiers équirectangulaires .png ou .jpg. Le ciel doit être équirectangulaire. Les images doivent avoir un rapport de forme de 2:1. Les projections cubiques ne sont pas prises en charge.

Pour ajouter des fichiers d'image aux ciels et sols personnalisés, cliquez sur Options VR (si vous avez un modèle VR ouvert) ou sur Outils > Options VR . Dans la boîte de dialogue, accédez à un dossier qui inclut les fichiers d'image et cliquez sur OK.

Sol Ciel

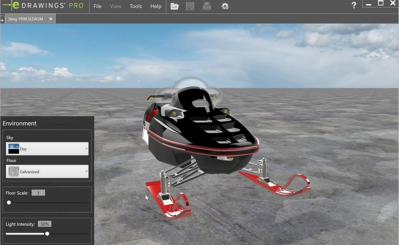

Volet Environnement

Vous pouvez modifier l'échelle de sol dans le volet Environnement .

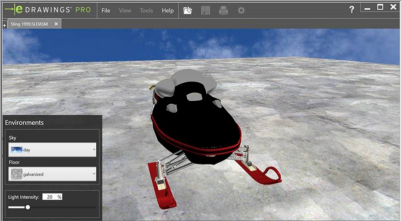

Qualité d'image

La qualité d'image en RV s'est améliorée avec :
  • Anti-crénelage de tout l'écran
  • Distances de dessins plus importantes
  • Reflets et transparences réalistes sur les modèles


2019


2020

Affichage du modèle

Vous pouvez afficher les modèles avec :
  • Occlusion ambiante
  • Ombres dynamiques
  • Apparences non RealView

Ouverture des modèles

Vous pouvez ouvrir plusieurs modèles en réalité virtuelle dans eDrawings. Même si vous ne pouvez afficher qu'un seul modèle à la fois dans le casque VR, vous pouvez basculer entre les modèles sur le bureau. eDrawings peut avoir des documents VR ou non-VR ouverts, mais pas les deux à la fois. Pour basculer entre les documents VR et non-VR, fermez tous les documents actifs dans eDrawings.

Messages d'avertissement

Les messages d'avertissement vous aident à utiliser correctement la réalité virtuelle. Ils s'affichent dans les cas suivants :
  • Un ordinateur portable n'est pas branché à un chargeur quand vous cliquez sur Lecture pour afficher le modèle dans un casque VR.
  • Le casque VR n'est pas branché.
