È possibile variare l'interlinea lineare o angolare delle singole istanze di ripetizioni del componente lineari e circolari per sovrascrivere la spaziatura della ripetizione.
Questo esempio modifica un'istanza di una ripetizione del componente lineare allontanando una staffa da un tubo.
Per modificare un'istanza in una ripetizione:
- Aprire un modello che contiene una ripetizione del componente lineare.
- Nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sulla ripetizione del componente lineare e selezionare Modifica funzione
.
- Nel PropertyManager, in Istanze da ignorare, fare clic su Istanze modificate
. Nell'area grafica, le sfere di selezione rosa vengono visualizzate nelle istanze di ripetizione.
- Fare clic sulla sfera di selezione per l'istanza più vicina al tubo e selezionare Modifica istanza.

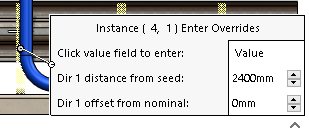

- Nella didascalia, modificare il valore di Offset dir 1 da nominale a -60 mm e fare clic all'esterno della didascalia.
Nella nuova posizione viene visualizzata un'istanza ombreggiata.
- Nel PropertyManager, fare clic su
. La staffa non si trova più dietro il tubo.
