テクニカル イラスト ワークショップ

ベクター出力の表示アクターにアウトラインとシルエット線を表示します。

［すべてのアクターは同じ色］を選択して線の色を選択したり、このオプションを選択解除して、アクターの色を使用したりできます。

カスタム レンダリング モード を有効にし、テクニカル イラストの表示線スタイル プロパティを設定することにより、レンダリング レイヤに対して表示線のスタイルを設定できます。 『［モード］コマンド』を参照。

ベクター出力に、他のアクターによって隠されているアクター（内部アクター）のアウトラインを含めます。 ［すべてのアクターは同じ色］を選択して線の色を選択したり、このオプションを選択解除して、アクターの色を使用したりできます。

無効	有効

注: カスタム レンダリング モード（Custom Render Mode）では、隠線の表示の優先度を定義することができます。 この場合、（隠線を表示（Show hidden lines）の選択を解除した場合でも）優先度が高いレンダリング レイヤに隠線が表示されます。 テクニカル イラストの隠線スタイル（Hidden lines style for Technical Illustration）プロパティを設定することにより、レンダリング レイヤに対して隠線のスタイルを設定できます。

ベクター出力に（切断面からの）切断線を表示します。

［すべてのアクターは同じ色］を選択し、色を選択するか、このオプションの選択を解除して、アクター色を使用できます。

注: このオプションは、ハッチングに影響を及ぼしません。

• ビューポートで表示される場合、ハッチングは、常にベクター出力に表示されます。
• ハッチングの色は、切断面の 切断線 > 色 プロパティによって決定されます。
• ベクター出力にキャッピング/ハッチングされたサーフェスを表示するには、HardwareSupport.Advanced（［アプリケーション プリファレンス］-［詳細設定］）を有効にする必要があります。

ベクター出力に矢印およびラベルなどのコラボレーション アクターを表示します。 ［すべてのアクターは同じ色］を選択し、色を選択するか、このオプションの選択を解除して、アクター色を使用できます。

無効	有効

［アウトラインの幅］、［シルエットの幅］、コラボレーション アクター線幅を乗算することにより、ベクトル化線の太さをスケール変更します。 たとえば、［グローバル線幅］が 3 で［シルエットの幅］が 2 の場合、シルエット線は 6 pt です。

アウトラインに加えてシルエット線を生成します。

無効	有効（モデル シルエット）

• ねじ山 - アクターの周囲と重要なエッジのシルエットを生成します。

  シルエットの生成方法
  例

• アクターごと - アクターの周囲のシルエットを生成します。

  シルエットの生成方法
  例

• モデル - 連続するアクターの周囲のシルエットを生成します（2Dベクター出力での連続であり、3Dシーンに限定されません）。

  シルエットの生成方法
  例

補助線（バルーン線など）の周囲に間隔を生成します。これによって、イメージの可読性を改善できます。

1 pt	6 pt

ライト効果を有効にし、色の変化が発生します。 無効にした場合、色は均一になります。 このオプションの選択を解除すると、ベクター出力で、色の割り当てが予測しやすくなることがあります。

無効	有効

注: カラー パレットの計算は複雑で、いくつかの要因に依存します。 たとえば、［ライト］を選択しているかどうかによって、非常に異なる結果になることがあります。

注: 最大詳細レベルを使用した場合に、ベクトル出力の精度が十分でないことが分かった場合は、 アプリケーション プリファレンス > 拡張設定 カテゴリの［DetailLevel］オプションで 100 より大きな値を指定してみてください。 『拡張設定』を参照。

指定した色で影の境界線を生成します。

注: 色領域を使用している場合、外形線は表示されません。

無効	有効、赤

指定した色の影を生成します。

黒	緑

（［フィル］を選択した場合に使用可能）。影の透明度を指定します（0 = 不透明、100 = 透明）。

80%	40%

注:

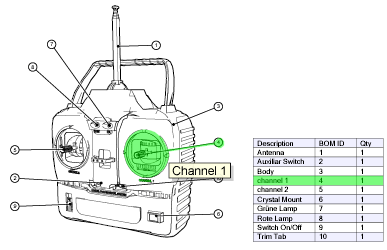

• アクターの場合、アクターのツールのヒント（Tooltip）プロパティを使用してホットスポットのツールのヒントが定義されています。
• アセンブリの場合、ツールのヒントが定義されているアセンブリ内の最初のアクターのツールのヒント（Tooltip）プロパティを使用してホットスポットのツールのヒントが定義されています。
• ホットスポット リンクは、アクターのイベント（Event） > リンク（Link）プロパティを使用して定義されます。

ヒント: BOM ID が同じすべてのアクターに対してプロパティを設定するには、［BOM］ウィンドウ枠で選択セットをクリックし、［プロパティ］ウィンドウ枠でプロパティを設定します。 「BOM ウィンドウ枠」を参照してください。

• 2 つのイメージ間のフレーム
• イメージ/秒

• <filename> は、（名前を付けて保存（Save As）をクリックした際に）名前を付けて保存（Save As）ダイアログ ボックスで指定するファイル名です。
• <n> は、指定した頻度および範囲に基づくイメージのインデックスです。 たとえば、5 秒から開始して 1 秒間に 30 イメージを指定した場合、イメージのインデックスは 150、151、... となります。
• <type> は、名前を付けて保存（Save As）ダイアログ ボックスのファイルの種類（Save as type）によって決まるファイル形式の拡張子です。

• ［すべて］ - アニメーション全体
• ［選択］ - 選択されたタイムライン セグメント





• ［秒］ - 指定された範囲（秒単位）

ビューポートのプロパティで定義された軸で使用される垂直軸（ビューポート プロパティ を参照）。

• Z が垂直軸として定義されている場合、回転平面は XY になります。
• Y が垂直軸として定義されている場合、回転平面は XZ になります。
• X が垂直軸として定義されている場合、回転平面は YZ になります。

360°パスに沿ってキャプチャするイメージの数をイメージの数（Number of images）ボックスに入力します。

（マーカー（Markers）、マイルストーン（Milestones）、ビュー（Views）、または360°キャプチャ（360° Capture）を選択した場合に使用可能）。イメージ ファイルの命名規則を指定します。 ファイル名に対して有効な文字と次のキーワード（大文字と小文字が区別されます）を指定できます。

注:

• 名前を付けて保存（Save As）ダイアログ ボックスでは、既存のファイルをチェックするときに、ファイル名テンプレート（File-name template）は考慮されません。 意図しないファイルの上書きを避けるように注意してください。
• ［ファイル名テンプレート］でファイル名の拡張子を指定しないでください。 拡張子は、名前を付けて保存（Save As）ダイアログ ボックスのファイルの種類（Save as type）によって決定されます。
• ファイル名テンプレート（File-name template）に %filename% が含まれない場合でも、名前を付けて保存（Save As）ダイアログ ボックスでファイル名（File name）を指定する必要がありますが、ファイル名には使用されません。
• ファイル名テンプレート（File-name template）が空白のままの場合、以下のようになります。

  - マーカーから生成されたファイルは %filename%_%markername% という名前になります。

  - マイルストーンから生成されたファイルは %filename%_view という名前になります。

  - ビューから生成されたファイルは %filename%_%viewname% という名前になります。
