アセンブリ図面で、代替位置ビューを使用すると、アセンブリ構成部品を異なる位置に表示し、モーションの範囲を表すことができます。

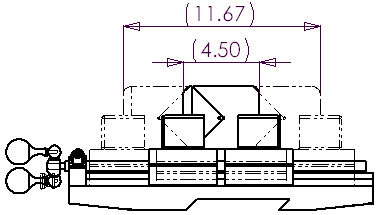

複数の代替位置ビューを想像線で元の図面ビュー上に表示できます。
- 元のビューと代替位置ビューとを寸法づけできます。
- 代替位置ビューは、FeatureManagerデザインツリーに追加されます。
- 1 つの図面内に複数の代替位置ビューを作成できます。
- 代替位置ビューは破断線ビュー、断面図、詳細図、またはビューのトリミングでは使用できません。
- 代替位置ビューは、作成した後、アセンブリと図面のレベルで変更できます。
