ミラー構成部品を作成しなくても、モデル、モデル相対ビュー、および定義済み図面ビューをミラー表示として表示できます。 投影図および他の参照ビューでは、親ビューのミラー状態が使用されます。
|

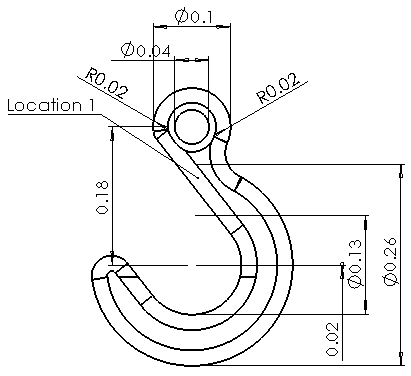

| 元のビュー |
|

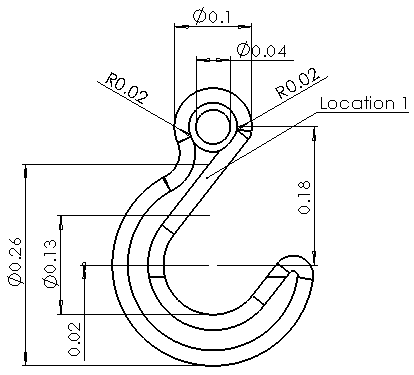

| ミラー表示 |
図面ビューをミラーコピーするには:
- 図面で、モデルまたは事前定義した図面ビューを基準に、モデルを選択します。
- PropertyManager の方向（Orientation）で、ミラー表示（Mirror view）を選択します。
-
ミラー表示（Mirror view）で、水平（Horizontal）または垂直（Vertical）を選択します。
-
をクリックします。
