パス 合致は、構成部品の選択点をパスに拘束します。 パスを定義するには、アセンブリにある1つまたは複数のエンティティを選択します。 パスに沿って移動する構成部品のピッチ、ヨー、ロールを定義できます。
パス合致を追加するには：
- (アセンブリ ツールバーの)合致
（Mate）をクリックするか、を選択します。
- PropertyManagerの詳細設定合致（Advanced Mates）のセクションでパス合致
(Path Mate) をクリックします。
-
合致設定 で:
-
構成部品頂点 では、パスに追従する構成部品の頂点を選択します。
-
パス選択 では、連続するカーブやエッジ、スケッチ エンティティを選択を選択します。 選択を容易にするために、SelectionManagerをクリックします。

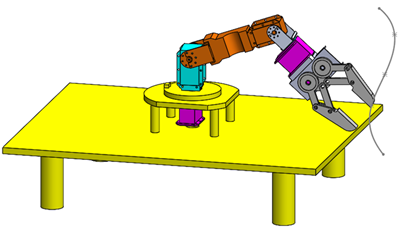

構成部品の頂点の選択とパスの選択の例:
-
詳細設定合致 の パス拘束 で、次のいずれかを選択します:
| オプション |
説明 |
|---|
| Free |
構成部品をパスに沿ってドラッグできるようにします。
|
|---|
| パスに沿った距離 |
パスの終点から指定した距離で頂点を拘束付けします。距離を入力します。寸法反転(Flip dimension)を選択し、どちらの端点から距離を測るかを変えます。
|
|---|
| パスに沿うパーセント |
パスに沿うパーセンテージとして明示する距離に頂点を拘束付けします。 パーセンテージを入力します。 寸法反転 を選択し、どちらの端点から距離を測るかを変えます。
パスに沿った距離 または、パスに沿うパーセント で指定した距離は、関係式、ユーザー定義プロパティ、設計テーブルに使える、変数名 D1@PathMaten
に割り当てられます。
|
|---|
-
ピッチ/ヨー/コントロール には、1 つ選択します:
| オプション |
説明 |
|---|
| Free |
構成部品のピッチとヨーは拘束されません。
|
|---|
| パスに従う |
1つの構成部品の軸をパスに正接に拘束付けします。X、Y、または Zを選択します。反転(Flip)を選択または選択解除します。
|
|---|
-
ロールコントロール には、1 つ選択します:
| オプション |
説明 |
|---|
| Free |
構成部品のロールは拘束付けされていません。
|
|---|
| 上向きベクトル |
選択したベクトルに整列するために、構成部品の1つの軸に拘束付けします。上向きベクトル(Up Vector)の、線形のエッジ、または平坦な面を選びますX、Y、または Zを選択します。反転(Flip)を選択または選択解除します。
|
|---|
ピッチ/ヨー/コントロール と ロールコントロール の両方に同じ軸を使うことはできません。
-
をクリックします。
