直線移動あり、または直線移動なしで構成部品を回転する分解図のステップを作成できます。
アセンブリで分解図を作成するには、 をクリックします。
- PropertyManager を開いた状態にして、分解ステップで回転する構成部品を選択します。

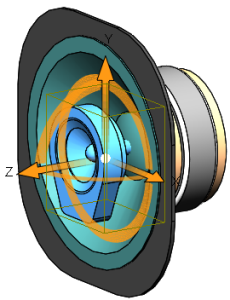

回転および移動ハンドルが表示されます。

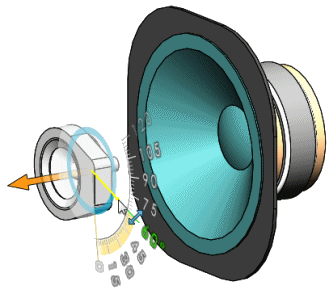

- 回転方向ハンドルを選択し、回転します。
同じ分解ステップに回転と移動を含めることができます。 PropertyManager で分解ステップでの移動距離および回転角度の値を編集することができます。
- 完了 （Done）をクリックします。
