図面シートのスケールの設定

定義済みリストからスケールを選択するか、ユーザー定義スケールを指定することにより、図面シートのスケールを変更できます。

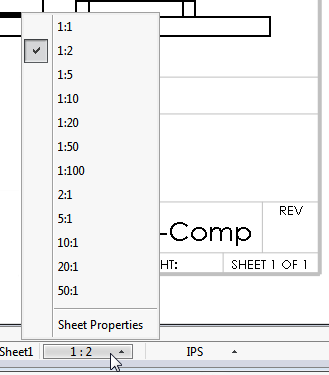

既存の図面シートのスケールを変更するには:

ステータス バーでシート スケール（Sheet Scale）をクリックし、スケールをクリックします。

図面シートのユーザー定義スケールの設定

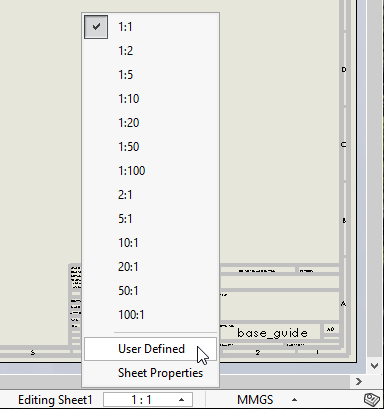

ステータス バーのスケール リストには、図面シートのユーザー定義スケールを指定するためのオプションが含まれています。

図面シートのユーザー定義スケールを指定するには:

  1. ステータス バーでスケールをクリックします。
  2. リストでユーザー定義（User Defined）をクリックします。
  3. ダイアログ ボックスで、x:x または x/x という形式でスケールを入力します。
  4. OK をクリックします。
シートを右クリックしてプロパティ（Properties）を選択することでも、スケール（Scale）の値を編集できます。
