Używanie baz pomiarowych w schematach autowymiarowania

Narzędzie DimXpert Schemat autowymiarowania umożliwia wybór istniejących baz pomiarowych dla operacji odniesienia.

Aby użyć baz pomiarowych w schematach autowymiarowania:

  1. Kliknąć Schemat autowymiarowania (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Schemat autowymiarowania.

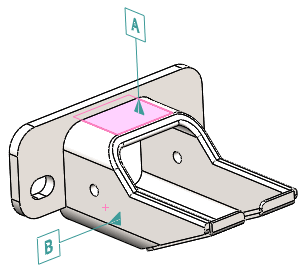

  2. W menedżerze właściwości PropertyManager, w obszarze Wybór bazy pomiarowej, wybrać symbol pierwszorzędnej bazy pomiarowej i opcjonalnie symbole drugo- oraz trzeciorzędnej bazy pomiarowej, aby ich użyć podczas generowania tolerancji położenia i kształtu.
    Można wybrać istniejące bazy pomiarowe.
  3. Ustawić opcje.
  4. Kliknąć .
