Eksportowanie i przyłączanie równań do plików zewnętrznych

Poniższe kroki przedstawiają tok prac przy łączeniu i eksportowaniu równań do plików tekstowych.

Aby łączyć wymiary i eksportować równania części lub złożeń do pliku, należy:

  1. Wykonać jedną z następujących czynności:
    • Kliknąć przycisk Równania OTTool_Equations_Tools.gif (pasek narzędzi Narzędzia).
    • Kliknąć Narzędzia > Równania.
    • Kliknąć prawym przyciskiem myszy folder Równania FM_equations.gif w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami.
  2. W oknie dialogowym Równania kliknąć Eksport.
  3. W oknie dialogowym Zapisz jako:
    1. Określić nazwę i lokalizację pliku tekstowego.
    2. Kliknąć Zapisz.

      Równania zostaną zapisane w pliku tekstowym. Pojawi się okno dialogowe Eksport równań.

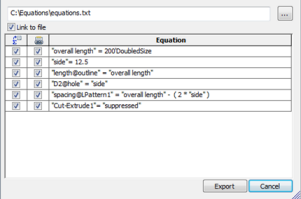

      W tym oknie dialogowym Eksport równań są dwie kolumny. Pierwsza kolumna zawiera równania, które są eksportowane do pliku tekstowego. Druga kolumna zawiera równania, które są łączone pomiędzy modelem a plikiem tekstowym. Można zmienić równania dla elementów łączonych tylko w docelowym pliku tekstowym. Domyślnie eksportowane i łączone są wszystkie równania.

      Export Equations

      Można łączyć i rozłączać poszczególne równania, zaznaczając lub usuwając zaznaczenie pól wyboru w kolumnie Łącza. Można również łączyć i rozłączać w oknie dialogowym Równania po podłączeniu do pliku zewnętrznego.
  4. W oknie dialogowym Eksport równań kliknąć Eksport.

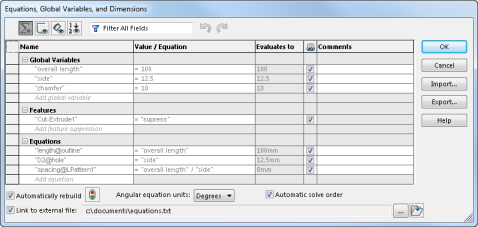

    W oknie dialogowym Równania opcja Połącz z plikiem zewnętrznym jest wybrana. Pojawia się także ścieżka do pliku.

    Linked_Equations

  5. W oknie dialogowym Równania Otwórz połączony plik kliknąć .

    Plik zostanie otwarty w edytorze tekstu.

  6. Zmienić wartość zmiennej globalnej, od której zależy połączony wymiar i zapisać plik.
  7. W oknie dialogowym Równania kliknąć Przebuduj OTTool_Rebuild_Standard.gif.

    Wszystkie wymiary, które są zależne od zmiennej globalnej zostaną zaktualizowane. Okno dialogowe Równania wyświetla dodatkową kolumnę dla wszystkich wpisów połączonych z zewnętrznym plikiem.

    Równań i zmiennych globalnych, które są połączone zewnętrznie nie można już zmienić w tym oknie dialogowym. Do ich modyfikacji konieczne jest użycie pliku zewnętrznego. Aby rozłączyć połączone równania i zmienne globalne w oknie dialogowym Równania należy usunąć zaznaczenie pola wyboru Połącz z plikiem zewnętrznym.
  8. Kliknąć OK.
