Opcji tej można użyć tylko wtedy, gdy wszystkie wybrane ściany są sferyczne. Każda ściana może mieć różny środek. Kierunki promieniowe, długości i szerokości geograficznej dla każdej ściany bazują na ich własnych środkach.
| Atrybut
|
Wartość
|
|---|
| Możliwe stopnie swobody dla siatek bryłowych
|
3 translacje
|
| Możliwe stopnie swobody dla siatek skorupy
|
3 translacje i 3 obroty
|
| Możliwe stopnie swobody dla kratownic
|
3 translacje
|
| Symbol trójwymiarowy
|
|
|
| translacja
|
obrót
|
|
| Elementy możliwe do wybrania
|
Tylko ściany sferyczne
|
| Translacje
|
 Promieniowy
 Długość geograficzna
 Szerokość geograficzna
|
| Obroty (tylko dla skorup)
|
Względem kierunku promieniowego
Względem kierunku długości geograficznej
Względem kierunku szerokości geograficznej
|

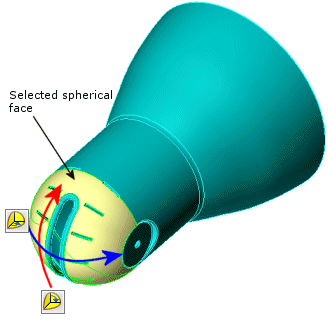

Kierunki promieniowy, długości i szerokości geograficznej ściany sferycznej ukazano na ilustracji. Aby zidentyfikować kierunek szerokości i długości geograficznej, należy użyć narzędzia Pokaż podgląd.
