Operacja powierzchni według granicy pozwala na tworzenie powierzchni, które mogą być styczne lub posiadać krzywiznę ciągłą w obydwu kierunkach (wszystkie strony powierzchni). W większości przypadków pozwala to uzyskać rezultaty wyższej jakości niż narzędzie wyciągnięcia po profilach.
Z narzędzia tego mogą korzystać projektanci wyrobów konsumenckich i inni użytkownicy, którzy wymagają wysokiej jakości powierzchni o krzywiźnie ciągłej.
Kierunek 1 oraz Kierunek 2 są całkowicie zamienne w menedżerze właściwości PropertyManager. Wybranie elementów przy użyciu opcji Kierunek 1 lub Kierunek 2 daje takie same rezultaty.
Przykłady powierzchni według granicy:
|
|
| Pojedyncza krzywa do punktu w jednym kierunku
|
Trzy krzywe w kierunkach 1 i 2 |
Aby utworzyć operację powierzchni według granicy, należy kliknąć Powierzchnia według granicy
(pasek narzędzi Powierzchnia) lub , ustawić opcje menedżera właściwości PropertyManager, po czym kliknąć
.
- Kolory objaśnień krzywych odpowiadają kolorom używanym w menedżerze właściwości PropertyManager.
-
Kliknąć objaśnienia, aby zmienić Typ styczności.
- Aby zmienić kolor wyświetlania powierzchni podczas edycji, należy użyć strony Opcje systemu - Kolory, aby edytować kolor dla Grafiki tymczasowe, cieniowane.

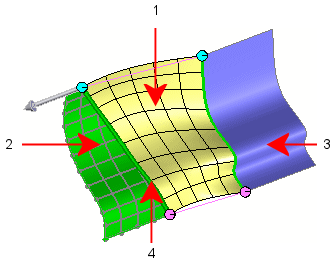

Przykład wyrównania powierzchni według granicy
| 1 |
Operacja powierzchni według granicy Siatka ukazuje parametry izo dla operacji powierzchni według granicy.
|
| 2 |
Powierzchnia początkowa |
| 3 |
Powierzchnia końcowa |
| 4 |
Wybrana krzywa |
 |
| Wyrównaj z następnym przekrojem
Wyrównuje parametry izo powierzchni według granicy z parametrami izo powierzchni początkowej i powierzchni końcowej, bazując na odległości.
|
 |
| Wyrównaj z normalną przekroju
Wyrównuje parametry izo powierzchni według granicy normalnie do wybranej krzywej.
|
 |
| Wyrównaj z inną geometrią
Wyrównuje parametry izo powierzchni z większym wpływem, określanym przez punkty końcowe wybranej krzywej.
|
 |
| Wyrównaj z parametrem izo
Wyrównuje parametry izo powierzchni według granicy, aby dopasować je do przepływu parametrów izo powierzchni początkowej przy wybranej krzywej.
|
