Uwagi

Można tworzyć, przeglądać, edytować i usuwać uwagi dla części, złożeń i rysunków. Uwagi można rysować na urządzeniach dotykowych i niedotykowych. Możliwe jest też wyświetlanie ramek granicznych uwag i podglądu uwag. Uwagi można wyeksportować w formacie .pdf, .bmp, .jpg, .png i .tif, co ułatwia współpracę.

Wraz z uwagami zapisywana jest data i godzina utworzenia oraz identyfikator twórcy. Informacje te są widoczne podczas wyświetlania podglądu uwag i ich eksportowania do pliku.

Aby ukryć lub pokazać uwagi, należy kliknąć kolejno Ukryj wszystkie typy > Wyświetl uwagi na pasku narzędzi Wyświetlacz przezroczysty. Aby ukryć uwagi, należy kliknąć uwagę prawym przyciskiem myszy w drzewie operacji FeatureManager lub w obszarze graficznym i wybrać Ukryj .

Kontekstowy pasek narzędzi

Na kontekstowym pasku narzędzi dostępne są następujące opcje:
Edytuj uwagi Przełącza w tryb edycji.
Wygaś
Orientuj Powiększa uwagę.
Ukryj
Eksportuj uwagę Pozwala wyeksportować uwagi w jednym z następujących typów plików: .pdf, .bmp, .jpg, .png, .tif.

Uzyskiwanie dostępu do narzędzi uwag

Aby wyświetlić kartę Uwagi dla menedżera poleceń CommandManager, należy kliknąć prawym przyciskiem myszy w menedżerze poleceń CommandManager i kliknąć kolejno Karty > Uwagi.

Aby uzyskać dostęp do narzędzi uwag:

  1. Kliknąć Narzędzia > Opcje > Opcje systemu > FeatureManager > Uwagi > Pokaż i kliknąć OK.
  2. W drzewie operacji FeatureManager® kliknąć prawym przyciskiem myszy folder Uwagi i wybrać polecenie Wstaw uwagi .

    Na pasku narzędzi Uwagi są wyświetlane różne opcje w zależności od urządzenia. Funkcje Dotyk nie są dostępne w przypadku urządzeń bez ekranu dotykowego.

    Pasek narzędzi Uwagi dla urządzeń z ekranem dotykowym Pasek narzędzi Uwagi dla urządzeń bez ekranu dotykowego
    Pociągnięcia piórem w uwagach są ograniczone do urządzeń dotykowych i niedotykowych, które używają systemu Windows 10 w wersji 1703 lub nowszej. W przypadku wszystkich innych urządzeń można dodawać notatki w postaci uwag tylko za pomocą klawiatury.

Rysowanie uwag za pomocą myszy

  1. Otwórz część lub złożenie na urządzeniu bez ekranu dotykowego.
  2. Kliknij Widok > Ukryj/Pokaż > Uwagi .
  3. Kliknij kolejno Narzędzia > Opcje > Opcje systemowe > Drzewo operacji FeatureManager.
  4. W obszarze Ukryj/pokaż elementy drzewa wybierz Pokaż dla opcji Uwagi i kliknij OK.
  5. W drzewie operacji FeatureManager kliknij prawym przyciskiem myszy Uwagi i wybierz Wstaw uwagi .

    Pojawi się pasek narzędzi Uwagi.

  6. Kliknij Rysuj , aby rysować za pomocą myszy.
  7. Opcjonalne: Aby zmienić kolor lub grubość linii, kliknij Kolor .

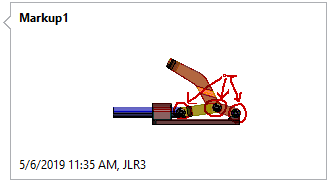

Podglądy uwag

Po najechaniu na znacznik w drzewie operacji FeatureManager pojawia się podgląd uwagi. W obszarze graficznym uwagę otacza ramka graniczna z pomarańczowymi krawędziami. Po wybraniu uwagi podgląd zostaje zamknięty, a ramka graniczna z niebieskimi krawędziami otacza uwagę.

Eksportowanie wielu uwag

Aby wyeksportować wiele uwag:

  1. W drzewie operacji FeatureManager, w obszarze Uwagi , zaznacz wiele uwag przy wciśniętym klawiszu Ctrl.
  2. Na kontekstowym pasku narzędzi kliknij Eksportuj uwagę .
  3. W oknie dialogowym Eksportuj uwagę określ nazwę i typ pliku, a następnie kliknij Zapisz.

    W razie wybrania typu pliku .pdf tworzony jest jeden plik .pdf, a każda strona zawiera jedną uwagę. W przypadku eksportowania wielu uwag kolejność stron w pliku .pdf jest zgodna z kolejnością wybierania uwag.

    Jeśli użytkownik wybierze inne typy plików, każda uwaga jest zapisywana w oddzielnym pliku w określonym folderze. Podczas eksportowania wielu uwag nazwą folderu jest nazwa określona w polu Nazwa pliku w oknie dialogowym Eksportuj uwagę.
