Wyrównywanie szkiców

Po pobraniu szkiców do konwersji na część 3D, możliwe jest wyrównanie szkiców przed utworzeniem operacji bazy. Szkic wybrany w pierwszej kolejności przesuwa się, aby wyrównać się ze szkicem wybranym w drugiej kolejności.

1. Wybrać linię lub punkt w szkicu, który ma być wyrównany z innym szkicem.
2. Przytrzymać klawisz Ctrl i wybrać linię lub punkt w drugim szkicu, z którym ma zostać wyrównany ten pierwszy szkic.
3. Kliknąć Wyrównaj szkic (pasek narzędzi 2D do 3D) lub kliknąć Narzędzia > Narzędzia szkicu > Wyrównaj > Szkic.

Przykład wyrównywania szkiców

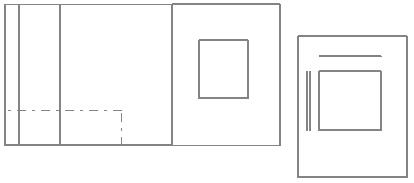

Dwa szkice, Górny oraz Pomocniczy, nie są wyrównane. Górny szkic ma pozostać nieruchomy, natomiast szkic Pomocniczy ma przemieścić się do pozycji wyrównanej.

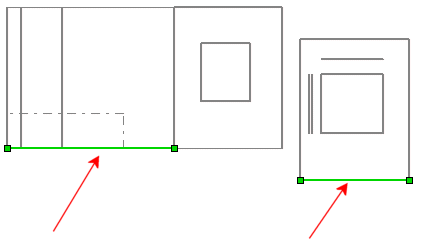

Wybrać linię wskazaną w szkicu Pomocniczym, następnie przytrzymać klawisz Ctrl i wybrać linię wskazaną w szkicu Górnym.
Szkic górny Szkic pomocniczy

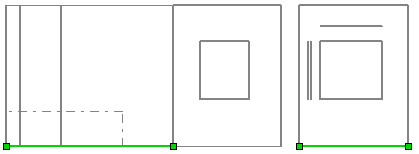

Kliknąć Wyrównaj szkic . Szkic Pomocniczy przesunie się do pozycji wyrównanej ze szkicem Górnym.
