Conector - Parafuso

Exemplo

Tipo

	Padrão ou com rebaixo com porca	Aresta circular do furo da cabeça do parafuso e aresta circular do furo da porca do parafuso Selecione uma aresta para definir, respectivamente, o local da cabeça do parafuso e da porca. Mesmo diâmetro de cabeça e porca Selecione se a cabeça do parafuso tiver o mesmo diâmetro da porca. Diâmetro da cabeça e diâmetro da porca Defina as unidades e valores dos diâmetros da cabeça e da porca do parafuso. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da cabeça. Diâmetro de haste nominal Defina as unidades e o valor do diâmetro da haste.
	Escareado com porca	Face cônica Selecione uma aresta cônica para definir a cabeça do parafuso. Aresta circular do furo da porca de parafuso Veja a descrição anterior. Diâmetro da porca e diâmetro de haste nominal Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da porca.
	Parafuso padrão ou com rebaixo	Aresta circular do furo da cabeça do parafuso Veja a descrição anterior. Face(s) de rosca Selecione as faces do furo de um componente em contato com as roscas. Diâmetro da cabeça e diâmetro de haste nominal Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da cabeça.
	Parafuso escareado	Face cônica Veja a descrição anterior. Face(s) de rosca Veja a descrição anterior. Diâmetro de haste nominal Veja a descrição anterior.
	Parafuso de fundação	Aresta circular do furo da porca de parafuso Veja a descrição anterior. Plano alvo Selecione um plano para modelar uma parede virtual. Você precisa definir uma condição de contato Parede virtual para impedir a penetração na fundação. Diâmetro da porca e diâmetro de haste nominal Veja a descrição anterior. Por padrão, o programa multiplica o diâmetro da haste por um fator de 1,5 para obter o diâmetro da porca.

O valor de Diâmetro da haste nominal precisa ser igual ou menor que os diâmetros das Faces de rosca.

Tipo de conexão

Material

	Personalizado	Defina suas próprias propriedades. Defina Unidades , Módulo de Young , Coeficiente de Poisson e Coeficiente de expansão térmica . Propriedades de material dependentes de temperatura para os materiais atribuídos aos parafusos não são aceitas. Somente as propriedades constantes do material são aceitas para os parafusos.
	Biblioteca	Clique em Selecionar material para abrir a caixa de diálogo Material. O programa não mantém o link para a biblioteca selecionada. Se você editar a biblioteca, as alterações não serão atualizadas para o parafuso.
	Incluir massa	Inclui a Massa do parafuso na análise.

Dados de resistência

	Área de tensão de tração conhecida.	Selecione esta opção se a área de tensão de tração (área mínima da seção rosqueada do parafuso) for conhecida.
	Área de tensão de tração calculada.	Selecione esta opção para que o programa calcule a área de tensão de tração do parafuso. At = 0,7854 * [Dn- (0,9382 / n)] ^2 Dn = diâmetro nominal do eixo At= área de tensão de tração p = passo da rosca   n = 1/p = contagem de roscas ou TPI (roscas/mm ou roscas/pol) Área de tensão de tração Defina a área de tensão de tração conhecida do parafuso. Contagem de roscas Digite o número de roscas por polegada, ou por milímetro, medidas ao longo do comprimento do componente de fixação. Resistência do parafuso Defina a resistência do material do parafuso e sua unidade. Há três parâmetros de resistência comumente usados para parafusos para estimar a falha do parafuso. Força de deformação, resistência máxima e resistência de prova (90% da força de deformação). O parâmetro mais comumente usado é a Força de deformação do material ou da classe do parafuso, mas os usuários devem escolher um valor de resistência mais adequado para a aplicação. Fator de segurança Defina o fator de segurança para aprovação/reprovação na verificação do projeto de parafuso. O parafuso falha quando sua carga combinada excede a proporção 1/Fator de segurança.
	Incluir massa	Inclui a Massa do parafuso na análise.

Pré-carregamento

Marque esta opção se o raio da haste for igual ao raio das faces cilíndricas associadas a pelo menos um dos componentes. Uma face cilíndrica definida como Ajuste apertado é rígida e deforma com a haste como um corpo rígido.

	Unidades de medida
	Axial	Selecione esta opção se a carga axial no parafuso for conhecida.
	Torque	Selecione esta opção se o torque usado para apertar o parafuso for conhecido.
	Fator de atrito (K)	O programa usa esse fator para calcular a força axial de um determinado torque. Para um parafuso COM porca, o torque é aplicado na porca F = T/(K*D) Para um parafuso SEM porca, o torque é aplicado na cabeça F = T/(K*D*1.2) Onde F = força axial no parafuso, T = torque aplicado, K = fator de atrito e D = diâmetro principal da haste.

Opção avançada

	Série de parafusos	Selecione para aparafusar mais de dois componentes. Para estudos não lineares, é possível aparafusar mais de dois componente sólidos. . Selecione as faces cilíndricas de corpos sólidos, ou arestas circulares de superfícies de casca, dos componentes do meio. Para estudos não lineares, selecione uma face cilíndrica de um corpo sólido. As faces cilíndricas dos componentes que formam a série de parafusos devem ser coaxiais. Caso não haja o desalinhamento do eixo de referência, a tolerância máxima é de 10% do menor raio das faces cilíndricas selecionadas.
	Parafuso simétrico	Use parafusos simétricos para modelos com condições de limite de simetria, em que um ou dois planos de simetria atravessam um parafuso com uma seção transversal completa. Geometria de referência Para parafusos de meia simetria, selecione o plano ou a face plana da simetria. Se você usar parafusos simétricos, para um valor de pré-carga, digite o valor total de pré-carga do parafuso de seção completa; para o valor de massa do parafuso, insira 1/2 ou 1/4 da massa do parafuso de seção completa, de acordo com o tipo de simetria selecionado. Os resultados calculados para um parafuso simétrico, como tensão de cisalhamento, força axial, momento de flexão e torque, equivalem a 1/2 ou 1/4 dos resultados calculados para o modelo completo com um parafuso de seção completa. Seja cauteloso ao consultar as forças de reação normais ao plano de simetria de um parafuso simétrico, já que os resultados podem estar errados. É possível que as forças de reação de um modelo com parafusos simétricos sejam anuladas quando você executar a simulação em um modelo completo com parafusos de seção completa.
	Ajuste apertado	Uma face cilíndrica definida como Ajuste apertado é rígida e deforma com a haste do parafuso como um corpo rígido. Selecione Ajuste apertado se o raio da haste do parafuso for igual ao raio das faces cilíndricas associadas a pelo menos um dos componentes. Faces de contato da haste Selecione uma ou mais faces cilíndricas que estão em contato com a haste do parafuso. Se você selecionar várias faces de um componente, elas devem ter o mesmo eixo e raio.

Configurações de símbolo

	Editar cor...	Selecione uma cor para os símbolos.
	Tamanho do símbolo	Defina o tamanho dos símbolos.
	Exibir visualização	Ativa/desativa a visibilidade do parafuso na área de gráficos.

Notas

• Disponível para estudos estáticos e não lineares. Não disponível para cascas compostas.
• A fórmula de conector de parafuso é uma aproximação de um comportamento não linear complexo. Ele fornece resultados precisos quando os parafusos estão sob tensão. Nos cenários de carregamento em que os parafusos estão sob cargas compressivas, as forças axiais dos conectores de parafuso podem não ser precisas. Nesses casos, um decréscimo na força pré-carregamento do parafuso pode resultar no seu "afrouxamento" e na perda do contato entre o parafuso e os componentes. Este comportamento não pode ser capturado pela fórmula do conector de parafuso no Simulation. Para esses casos, modele o parafuso real e defina conjuntos de contato sem penetração entre o parafuso e os componentes.

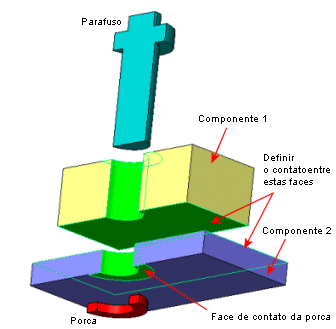

• Pode ser necessário definir condições de contato para impedir interferências, como indicado:

  Definir o contato entre estas duas faces. Você pode definir um contato global, de componentes ou local.	Você não precisa definir contatos quando as faces inicialmente não se encontram em contato, ou quando não venham a entrar em contato durante o carregamento.

• Você tem a opção de considerar as espessuras de casca para o contato Sem penetração entre duas superfícies de casca nos estudos estáticos.
• Série de furos
  • Quando você adiciona um parafuso a um furo em uma série de furos, o software permite a propagação dos parafusos para todos os outros furos da série.
  • O software agrupa os conectores em uma pasta separada com base na série de furos.
  • A edição de qualquer parafuso do grupo é aplicada a todos os conectores da série.
  • Você pode dissolver a série de parafusos e quebrar o vínculo entre eles para poder editar cada recurso separadamente. Clique com o botão direito na pasta que contém a série e selecione Dissolver série de parafusos.
  • Você pode restaurar a série de conectores depois de dissolvê-la. Clique com o botão direito na pasta que contém a série e selecione Restabelecer série de parafusos.
