Realidade virtual

Vídeo: Novidades do SOLIDWORKS 2020 – RV eDrawings

Com a Realidade Virtual (RV), você pode explorar modelos em uma escala 1:1.

Com os headsets HTC VIVE™ e VIVE Pro™ VR, você passa pelos seus modelos em RV. Você pode examinar cada peça em montagens e separar as montagens, uma peça por vez.

Computadores com Microsoft Windows® 10 1709 e versões posteriores que usam Valve SteamVR™ aceitam RV no eDrawings.

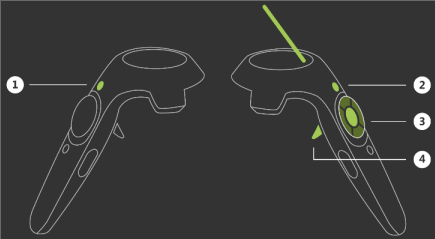

Interação do controlador

O controlador suporta funcionalidades adicionais quando você interage com modelos.

Botão Funcionalidades
Cria uma vista explodida do modelo a partir do controlador manual não dominante.
Redefine a vista e o modelo.
Dimensiona/gira o componente. Quando você seleciona o componente (botão 4) e mantém pressionado o botão 3, a escala ou rotação é contínua. Anteriormente, era necessário clicar várias vezes para dimensionar ou girar.
  • Coloca o componente.
  • Altera a escala.
  • Gira o componente.

Quando o componente não é selecionado, o botão 3 o direciona para o local ao qual você está apontando com o controlador manual dominante.
Seleciona o componente com um único clique. Você pode se concentrar em manipular o componente com o botão 3 sem pressionar o botão 4 simultaneamente. Se você clicar no botão 4 novamente, o componente retornará à sua posição original. Anteriormente, era necessário manter pressionado o botão 4 para manter o componente selecionado.

Ambientes personalizados em pisos e céu

Você pode adicionar arquivos de imagem para criar ambientes personalizados de pisos e céu em RV. Os requisitos são:
  • Piso. Devem ser arquivos .png ou .jpg.
  • Céu. Arquivos equirretangulares .png ou .jpg. Os céus devem ser equirretangulares. As imagens devem ter uma proporção de 2:1. Mapas de cubos não são aceitos.

Para adicionar arquivos de imagem para pisos e céus personalizados, clique em Opções de RV (se você tiver um modelo de RV aberto) ou Ferramentas > Opções de VR. Na caixa de diálogo, navegue até uma pasta que inclua os arquivos de imagem e clique em OK.

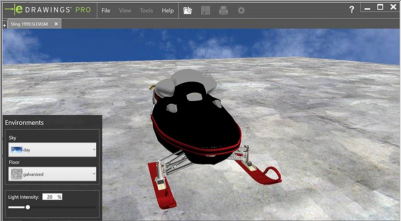

Piso vazio

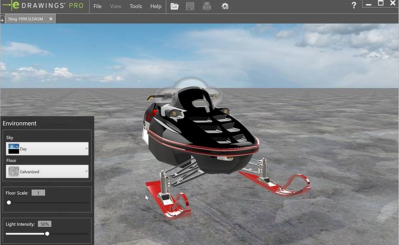

Painel do ambiente

Você pode alterar a Escala de piso no painel Ambiente .

Qualidade da imagem

A qualidade da imagem em VR melhorou com:
  • Antialias de tela inteira
  • Distâncias de desenho maiores
  • Reflexões e transparências realistas nos modelos


2019


2020

Exibição de modelo

Você pode exibir modelos com:
  • Oclusão de ambiente
  • Sombras dinâmicas
  • Aparências não RealView

Abrir modelos

Você pode abrir vários modelos em RV no eDrawings. Embora você possa visualizar apenas um modelo por vez no headset de RV, é possível alternar entre modelos na área de trabalho. O eDrawings pode ter documentos de RV ou não RV abertos, mas não os dois juntos ao mesmo tempo. Para alternar entre documentos de RV e não RV, feche todos os documentos atuais no eDrawings.

Mensagens de aviso

As mensagens de aviso ajudam você a usar a RV corretamente. Eles aparecem quando:
  • Um notebook não está conectado a um carregador quando você clica em Reproduzir para visualizar o modelo em um headset de RV.
  • O headset de RV não está conectado.
