Comparando corpos

Para comparar corpos:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT.
  2. Na árvore de projeto do FeatureManager, expanda a pasta Corpos sólidos .
    Se você não vir a pasta, siga estas etapas:
    1. Clique em Ferramentas > Opções > Opções do sistema > FeatureManager .
    2. Em Ocultar/mostrar itens de árvore, selecione Mostrar para Corpos sólidos e clique em OK.
  3. Compare as bordas dos dentes de engrenagem da Gear1 e da Gear2.
    1. Depois de visualizar as bordas em filete da Gear1, clique com o botão direito do mouse em Gear1 e clique em Ocultar .
    2. Clique com o botão direito do mouse em Gear2 e clique em Mostrar para visualizar as bordas sem filete.
    Gear1: Arestas em filete Gear2: Arestas sem filete
  4. Clique em Exibir > Exibição > Comparação de corpos .
  5. No PropertyManager, defina as seguintes opções:
    1. Para Corpos de superfície, selecione Gear1
    2. Para Corpos comparativos, selecione Gear2
    3. Mova o controle deslizante Limite da legenda para que os números superiores e inferiores na legenda tenham aproximadamente 1,00 mm.

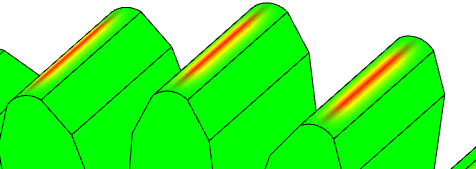

    Na área de gráficos, as cores vermelha e amarela indicam onde a Gear1 e a Gear2 não coincidem.

  6. Clique em .
  7. Para limpar a Legenda de comparação de corpos, na área de gráficos, clique com o botão direito do mouse na legenda e clique em Comparação de corpos .

    Para abrir o PropertyManager de Comparação de corpos, clique com o botão direito na legenda e clique em Propriedades de comparação de corpos .
