Adicionar um componente flexível

Para adicionar um componente flexível:

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\flexible_components\Destination_Assembly.SLDASM.
  2. Clique em Inserir componentes (barra de ferramentas Montagem) e selecione system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assits\Flexible_components\Spring.SLDPRT.

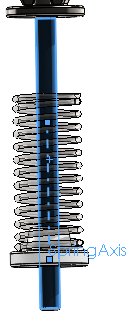

  3. Crie um posicionamento coincidente entre Collar<1> e a face vermelha de Spring<1>.

  4. Clique em Exibir > Ocultar/mostrar > Eixos .
  5. Crie um posicionamento concêntrico entre o eixo central de Spring<1> e o eixo cilíndrico de Shaft<1>.
  6. Clique em .
  7. Na árvore de projeto do FeatureManager, clique com o botão direito do mouse em Spring<1> e clique em Tornar peça flexível no menu de contexto.

    Na área de gráficos, uma visualização da entidade de referência desconectada é exibida.

  8. Para reconectar a entidade de referência, clique em uma face plana em Shaft<1>.
  9. Clique em .
  10. Na área de gráficos, mova Collar<1> para cima e para baixo.
