Параметры экрана

Можно указать параметры для отображения кромок, плоскостей и т. д.

Чтобы указать параметры отображения, выполните следующие действия.

  1. Выберите Параметры или Инструменты > Параметры.
  2. Нажмите Отобразить.
  3. Выберите один из описанных ниже вариантов и нажмите кнопку OK.
Выберите Сброс, чтобы восстановить установки производителя по умолчанию для всех системных параметров или только для параметров на данной странице.

Скрытые кромки отображаются как

Сплошные или Штриховые Указывает, каким образом будут отображаться скрытые кромки в режиме Невидимые линии отображаются в документах деталей и сборок.

Отобразить линии перехода детали/сборки

Управляет отображением линий перехода, когда модель в режимах Скрыть невидимые линии, Невидимые линии отображаются или Закрасить с кромками.

линии перехода видимые
линии перехода штрихпунктирные
Невидимые
Можно также выбрать Вид > Отображение, а затем выбрать Линии перехода видимые, Отобразить, используя штрихпунктирную линию с двумя точками или Линии перехода невидимые.

Кромки отображаются в режиме закрасить

Скрыть невидимые линии Все кромки, которые бы отображались в режиме Скрыть невидимые линии, будут отображаться также в режиме Все закрашены с кромками.
Оптимизировать для тонких деталей Доступно при выборе HLR. Используется для точного отображения тонкостенных деталей и сборок, а также предотвращения просвечивания кромок.
Для использования этого параметра графическая плата и драйвер должны поддерживать OpenGL 4.0, GLSL 4.0 или более позднюю версию.
Каркасное представление  Все кромки будут отображаться в режиме Закрасить с кромками (как Каркасное представление).

Прозрачность сборки для редактирования в контексте

Управляет параметрами прозрачности при редактировании компонентов сборки. Эти настройки затрагивают только неотредактированные компоненты. Этот параметр недоступен, если включен режим Настройки большой сборки.

Непрозрачная сборка Неотредактированные компоненты являются непрозрачными.
Сохранить прозрачность сборки Неотредактированные компоненты сохраняют свойственные им настройки прозрачности.
Сделать сборку прозрачной Для неотредактированных компонентов используется указанный уровень прозрачности. Переместите ползунок вправо для увеличения прозрачности.
Можно также изменить цвета, использованные в режиме редактирования компонента.

Устранение неровных кромок

Определяет уровень сглаживания для применения к моделям в графической области. Сглаживание делает неровные кромки гладкими, из-за чего изображение выглядит более реалистично.

Когда открыт более чем один документ, некоторые параметры сглаживания могут быть выключены. При включении режима Настройки большой сборки все параметры сглаживания отключаются.
Нет Отключает сглаживание.
Убирать ступени на кромках/эскизах Сглаживает неровные кромки в режимах Закрасить с кромками, Каркасное представление, Скрыть невидимые линии и Невидимые линии отображаются.
Параметр отображения без ступеней выбран
Параметр отображения без ступеней отключен
Устранение неровных кромок в сцене Доступно, если видеоплата поддерживает сглаживание для всей сцены и прошла тест на стабильность. Необходимо установить настройки для графической платы на панели управления так, чтобы программа могла управлять сглаживанием. Применяет сглаживание ко всей графической области для деталей, сборок чертежей.
Закройте все документы SOLIDWORKS перед включением или отключением сглаживания для всей сцены. Перезапустите программное обеспечение SOLIDWORKS, чтобы сглаживание для всей сцены было применено.
Использовать высвечивание для закрашенной грани Отображает выбранные грани сплошным цветом (по умолчанию зеленым).

Чтобы указать цвет высвечивания, в диалоговом окне Параметры системы, выберите Цвета и измените текущую цветовую схему.

В некоторых сторонних программах может потребоваться отключить этот параметр.
Высветить все кромки элементов, выбранных в графическом виде При выборе элемента выделяет все его кромки.
Динамическая подсветка из графического вида При помещении курсора на эскиз выделяет модель или чертеж грани, кромки и вершины модели.

Доступно, если режим Настройки большой сборки отключен.
Отобразить граничные кромки поверхностей используя разные цвета Таким образом, можно различить открытые кромки поверхности и любые касательные кромки или силуэтные кромки.
Чтобы указать цвет кромки, выберите Инструменты > Параметры > Параметры системы > Цвета . Затем выберите Поверхности > Открытые кромки в разделе Системные цвета.
Отобразить закрашенные плоскости Отображает прозрачные закрашенные плоскости с кромкой в режиме каркасного представления, которые отображаются разными цветами спереди и сзади.
Чтобы указать цвета закрашенной плоскости, выберите Инструменты > Параметры > Свойства документа > Отображение плоскости . В разделе Грани выберите Цвет передней грани или Цвет задней грани, чтобы изменить цвета. Переместите ползунок вправо для увеличения прозрачности.
Отображение размеров во весь экран Отображает текст размера в плоскости экрана компьютера. Отключите этот параметр, чтобы отобразить текст размера в плоскости трехмерного вида примечания размера.

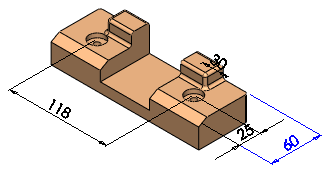

Выбрано: Текст размера находится в плоскости экрана монитора, и все тексты размеров и линии отображаются в текущем виде примечаний.

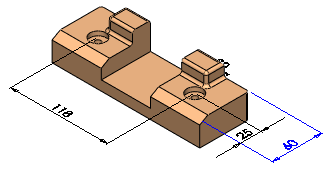

Не выбран: Текст размера находится в плоскости вида трехмерного примечания размера, и тексты размеров и линии, находящиеся позади модели, скрыты.
Отобразить заметки плоско по отношению к экрану Отображает заметки в плоскости экрана компьютера. Очистите этот параметр, чтобы отображать заметки в плоскости вида трехмерного примечания размера.
Отобразить справочную систему координат Отображает справочную систему координат, которая помогает ориентироваться при просмотре моделей. Справочная система координат предназначена только для отображения. Систему координат нельзя скрыть или использовать в качестве точки формирования.
Отобразить полосы прокрутки в графическом виде для деталей и сборок
Невозможно изменить этот параметр, если открыт какой-либо документ SOLIDWORKS.

Включает полосы прокрутки в графической области детали и в документах сборки.
Отображает полосы прокрутки в графическом виде для чертежей
Невозможно изменить этот параметр, если открыт какой-либо документ SOLIDWORKS.

Включает полосы прокрутки в графической области чертежных документов.
Отобразить окклюзию чернового качества Использует черновое качество для отображения моделей при использовании функции Окклюзия. При использовании чернового качества отрисовка выполняется быстрее, но с меньшей наглядной достоверностью. Удалите флажок, чтобы использовать качество по умолчанию.
Отображать графическую окружность SpeedPak Включает или отключает отображение графической окружности SpeedPak.

Когда графическая окружность включена, в области вокруг указателя видна только доступная для выбора геометрия.

Когда графическая окружность отключена, в области вокруг указателя остается видимой вся геометрия.
Отобразить информационные подсказки массива Отображает информацию о массиве, включая имя массива, тип массива, все исходные элементы, необходимые для создания массива, интервал, количество экземпляров, а также пропущенные измененные экземпляры.

Навигационные цепочки

Показать навигационные цепочки на выбранном объекте

Отображение навигационных цепочек в левом верхнем углу графической области при выборе объекта в графической области или узла в дереве конструирования FeatureManager.

Навигационные цепочки показывают связанные элементы на разной высоте иерархического дерева от выбранного объекта через верхний уровень сборки или детали.
Показать навигационные цепочки на курсоре мыши Отображает навигационные цепочки в полупрозрачном состоянии на указателе. Также можно выбрать несколько сопряжений в навигационных цепочках выбора.
Отобразить уникальный идентификатор уравнения

В разделе Упорядоченный вид диалогового окна Уравнения отображается уникальный идентификатор уравнения, который используется в качестве ссылки в таблицах параметров.

При наведении курсора на уравнение в столбце Имя появляется подсказка, в которой отображается уникальный идентификатор (идентификатор взаимосвязи) для этого уравнения.

Указав уникальный идентификатор взаимосвязи в таблице параметров, можно отключить или включить уравнение во всех конфигурациях. Параметр — $Enable@Relation_ID@Equations, где идентификатор взаимосвязи представляет собой уникальный номер, позволяющий идентифицировать уравнение.

Например, параметр $Enable@1@Equations применяется к уравнению 1. В таблице параметров для этого параметра можно ввести Да или Нет, чтобы включить или отключить уравнение для всех конфигураций.
Тип проекции для графического окна четырех видов Управление отображением видов в графических окнах при выборе инструмента Четыре вида (панель инструментов "Стандартные виды"). Выберите параметр:

По первому углу

Спереди, Слева, Сверху и Триметрия

По третьему углу

Спереди, Справа, Сверху и Триметрия.
