На уровне документа можно задать параметры черчения для спецификаций. Доступны для всех типов документов.
Чтобы открыть эту страницу, выполните следующие действия.
Откройте чертеж или спецификацию сборки, нажмите Параметры
(панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите .
Граница
 |
Граница рамки |
Выбор толщины линии внешней границы таблицы. |
|
Граница сетки |
Выбор толщины линий внутренней сетки таблицы. |
Текст
|
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
Отображение нулевого количества
Указывает объекты для отображения в столбце Количество, если в конфигурации отсутствует компонент сборки.
Отсутствующий компонент
|
Сохранить строку для отсутствующего компонента
|

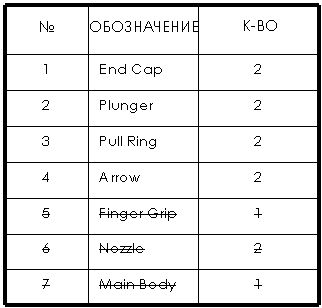

Выводит список компонентов сборки, которые отсутствуют в конфигурации. Выберите параметр Отобразить с зачеркнутым текстом, чтобы отсутствующий компонент в перечне был зачеркнут.  |
Слой
| Слой |
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).
Нули в начале и незначащие нули
| Нули в начале |
|
Стандарт
|
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
|
Отобразить
|
Нули перед запятой отображаются. |
|
Удалить
|
Нули в начале не отображаются. |
|
| Незначащие нули |
| Удалить только при нулевом значении |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
| Показать |
Незначащие нули отображаются в соответствии с количеством десятичных знаков, указанным для Единиц измерения. |
| Удалить |
Незначащие нули не отображаются. |
| Стандарт |
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
|
Заголовки столбцов количества
Отображает или скрывает пользовательский текст и имя конфигурации в заголовке столбца количества. Задает параметры отдельно для каждого типа спецификации (Только спецификация верхнего уровня, Спецификация только деталей и Детализированная спецификация).
| Показать пользовательский текст в заголовке спецификации |
Заменяет шаблонный текст в заголовке на текст, который вводится в поле Пользовательский текст. Чтобы оставить заголовок пустым, установите этот флажок и не заполняйте поле Пользовательский текст. |
| Показать конфигурацию в заголовке спецификации |
Добавляет в заголовок имя конфигурации. |
Параметры
|
Ограничить спецификации с верхним уровнем на одну конфигурацию
|
Выберите, чтобы ограничить спецификации верхнего уровня одной конфигурацией. При изменении конфигурации в спецификации метка столбца количества не изменится. |
|
Автоматическое обновление спецификации
|
Выберите этот параметр, чтобы спецификация обновлялась при добавлении или удалении компонентов в связанной сборке. |
| Объединить элементы списка вырезов в спецификации независимо от профиля, если значения длины изменяются на одинаковые (устаревшее поведение) |
Управляет группированием элементов списка вырезов в спецификацию при установке одинаковой длины. - Выбрано: Объединяет элементы списка вырезов одинаковой длины, даже если их профили различаются. Это поведение используется в SOLIDWORKS 2018 и более ранних версиях.
- Не выбран: Объединяет только элементы списка вырезов одинаковой длины с идентичными профилями. Элементы списка вырезов с различающимися профилями не объединяются, даже если их длина изменяется на одинаковую.
Включение и отключение этого параметра может повлиять на поведение существующих спецификаций в активном документе, если пользователь впоследствии изменяет длину элементов списка вырезов.
|
