Выровнять размеры по параллели/концентрично В чертеже можно выравнивать выбранные линейные, радиальные и угловые размеры, используя равномерные шаги. Выровнять по параллели/концентрично используется для «группировки» и «размещения» размеров. Выбранные размеры должны быть одного типа. На уровень вышеВыравнивание размеров и заметок Панель инструментов Выровнять Ординатные размеры Выровнять размеры коллинеарно/радиально Выравнивание и группировка размеров по параллели Чтобы выровнять размеры по параллели: В чертеже, удерживая нажатой клавишу Ctrl, выберите два или несколько размеров, которые необходимо выровнять. Вы можете выбрать все размеры в группе и с помощью левой кнопки мыши заключить их в рамку. Выберите Выровнять размеры по параллели/концентрично на панели инструментов Выровнять или выберите Инструменты > Размеры > Выровнять размеры по параллели/концентрично . Размеры отображаются через одинаковый интервал между стрелками. Они являются группой и при перетаскивании не меняют свое параллельное расположение. Выровнять по параллели Выровнять концентрично Указание расстояния между размерами Чтобы указать расстояние между размерами: Нажмите Инструменты > Параметры > Свойства документа > Размеры: В разделе Сместить расстояния размеров укажите значение для параметра От последнего размера (1) (расстояние между размерами). 1 От последнего размера 2 От модели Нажмите OK. Свойства документа - Размеры Высвечивание размеров, выровненных друг с другом Чтобы высветить размеры, выровненные друг с другом: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Отобразить выравнивание.Выровненные размеры отмечаются синими точками. Удаление размеров из набора выровненных размеров Чтобы удалить размер из набора выровненных размеров: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Освободить выравнивание.
Выровнять размеры по параллели/концентрично В чертеже можно выравнивать выбранные линейные, радиальные и угловые размеры, используя равномерные шаги. Выровнять по параллели/концентрично используется для «группировки» и «размещения» размеров. Выбранные размеры должны быть одного типа. На уровень вышеВыравнивание размеров и заметок Панель инструментов Выровнять Ординатные размеры Выровнять размеры коллинеарно/радиально Выравнивание и группировка размеров по параллели Чтобы выровнять размеры по параллели: В чертеже, удерживая нажатой клавишу Ctrl, выберите два или несколько размеров, которые необходимо выровнять. Вы можете выбрать все размеры в группе и с помощью левой кнопки мыши заключить их в рамку. Выберите Выровнять размеры по параллели/концентрично на панели инструментов Выровнять или выберите Инструменты > Размеры > Выровнять размеры по параллели/концентрично . Размеры отображаются через одинаковый интервал между стрелками. Они являются группой и при перетаскивании не меняют свое параллельное расположение. Выровнять по параллели Выровнять концентрично Указание расстояния между размерами Чтобы указать расстояние между размерами: Нажмите Инструменты > Параметры > Свойства документа > Размеры: В разделе Сместить расстояния размеров укажите значение для параметра От последнего размера (1) (расстояние между размерами). 1 От последнего размера 2 От модели Нажмите OK. Свойства документа - Размеры Высвечивание размеров, выровненных друг с другом Чтобы высветить размеры, выровненные друг с другом: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Отобразить выравнивание.Выровненные размеры отмечаются синими точками. Удаление размеров из набора выровненных размеров Чтобы удалить размер из набора выровненных размеров: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Освободить выравнивание.
Выравнивание и группировка размеров по параллели Чтобы выровнять размеры по параллели: В чертеже, удерживая нажатой клавишу Ctrl, выберите два или несколько размеров, которые необходимо выровнять. Вы можете выбрать все размеры в группе и с помощью левой кнопки мыши заключить их в рамку. Выберите Выровнять размеры по параллели/концентрично на панели инструментов Выровнять или выберите Инструменты > Размеры > Выровнять размеры по параллели/концентрично . Размеры отображаются через одинаковый интервал между стрелками. Они являются группой и при перетаскивании не меняют свое параллельное расположение. Выровнять по параллели Выровнять концентрично
Указание расстояния между размерами Чтобы указать расстояние между размерами: Нажмите Инструменты > Параметры > Свойства документа > Размеры: В разделе Сместить расстояния размеров укажите значение для параметра От последнего размера (1) (расстояние между размерами). 1 От последнего размера 2 От модели Нажмите OK. Свойства документа - Размеры

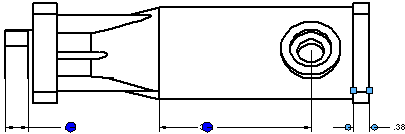

Высвечивание размеров, выровненных друг с другом Чтобы высветить размеры, выровненные друг с другом: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Отобразить выравнивание.Выровненные размеры отмечаются синими точками.
Удаление размеров из набора выровненных размеров Чтобы удалить размер из набора выровненных размеров: Нажмите правой кнопкой мыши на размер, который был создан с помощью параметра Выровнять по параллели/концентрично , и выберите Освободить выравнивание.
