Можно создать следующее;
- Разрезы разрезов. Новый разрез рассчитывается с учетом оригинальной твердотельной модели, и при изменении модели вид обновляется.
- Разрезы из ортографических (спереди, справа, слева, сверху, снизу и сзади) разнесенных видов.
- Виды разрезов детали создают сечение в наглядных чертежных видах (изометрия, триметрия или диметрия).
Можно отобразить скрытые кромки в разрезах.
Разрезы раскрываются в дереве конструирования FeatureManager, предоставляя доступ ко всем компонентам и элементам.

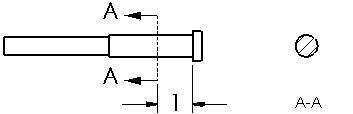

Теперь можно добавлять размеры для линий сечения без редактирования эскиза с линиями сечения. Можно указать размер между линией сечения и другой линией или кромкой. Также можно добавить размеры в родительский вид для привязки линии разреза. С помощью параметра Скрыть/Отобразить примечания можно скрыть размеры.
Для создания разрезов можно предварительно выбрать объекты эскиза, относящиеся к этому листу чертежа. Объекты эскиза не обязательно должны относится к существующему чертежному виду.
При создании разреза (или выровненного разреза) чертежа сборки можно сделать следующее:
- Указать такое расстояние разреза, чтобы он проходил не через весь чертежный вид (это действие недоступно в выровненных разрезах).
- Исключить выбранные компоненты.
- Исключить крепежи (большинство элементов, вставленных из программы SOLIDWORKS Toolbox или определенных как крепеж, остаются невырезанными).
- Управлять авто-штриховкой так, чтобы соседние компоненты обладали альтернативной штриховкой.
- Измените ориентацию вида на Изометрию.
Можно переместить стрелку разреза путем ее перетаскивания. Можно перемещать стрелки независимо друг от друга.
Можно изменять размер и менять расположение линии разреза путем ее перетаскивания. При использовании геометрических взаимосвязей при создании линии разреза, взаимосвязи могут помешать изменению расположения линии разреза. Например, если линия разреза совпадает с центром отверстия, Вы не сможете изменить расположение линии разреза. Однако линия размера может быть перемещена при перемещении отверстия.
Можно создать повернутые разрезы, если инструмент "Разрез" не дает желаемых результатов. Также можно объединить вид с разрывом с одним или несколькими разрезами для создания повернутого разреза.
Можно скопировать и вставить разрез в лист, не содержащий родительский вид.
Можно установить параметр для повторного использования подписей из удаленного вида на чертеже без необходимости повторного нанесения подписей на чертеж.
