С помощью DimXpert можно автоматически создать примечания для одного из двух компонентов сборки фиксированного или плавающего крепежа.
Программа использует примечания исходного компонента для создания примечаний в целевом компоненте. Для вычисления допусков используются формулы зафиксированных и плавающих крепежей, указанные в ASME Y14.5.
Чтобы автоматически создать примечания для одного из двух компонентов сборки фиксированного или плавающего крепежа с помощью DimXpert, выполните следующие действия.

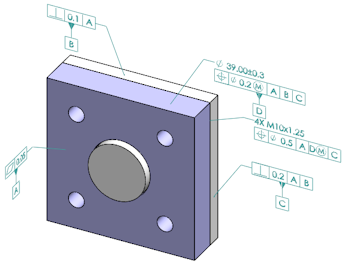

- Нажмите .
![](zen1492698614182.image)

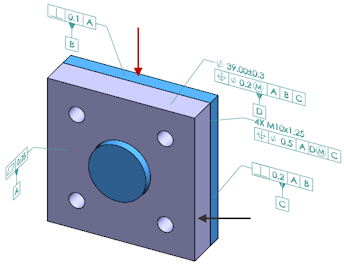

- В разделе Источник выберите исходный компонент (красная стрелка).
- В разделе Цель выберите целевой компонент (синяя стрелка).
![](wms1492698717435.image)

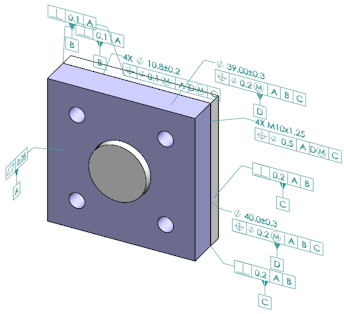

- Нажмите
.
![](bng1492698802494.image)
