Контекстные панели инструментов

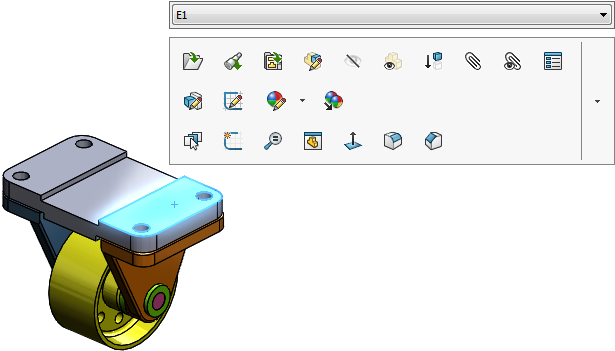

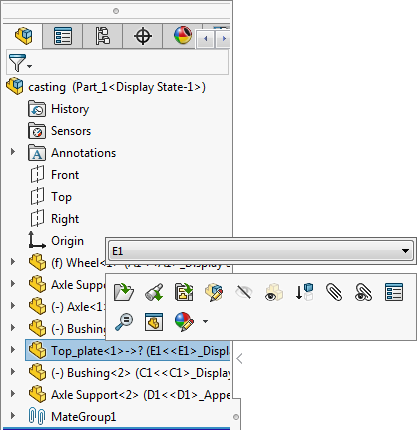

При выборе объектов в графической области или в дереве конструирования FeatureManager контекстные панели инструментов отображаются и дают возможность доступа к часто выполняемым заданиям для этого контекста.

Инструменты в контекстной панели инструментов являются набором объектов, ранее располагавшихся в контекстных меню.

Нходясь на контекстной панели инструментов, можно нажать правую кнопку мыши и просмотреть дополнительные объекты меню, имеющие отношение к текущему выбранному объекту.

Контекстные панели инструментов доступны для деталей, сборок и эскизов.

Для перехода к инструментам в контекстных меню и на контекстных панелях инструментов в графической области можно использовать клавиатуру.

Shift +F10 или клавиша меню Открывает контекстное меню.
Клавиши со стрелками Перемещение по меню и элементам меню.
При появлении контекстной панели инструментов в собственной графической области (без контекстного меню) контекстная панель инструментов не поддерживает использование клавиатуры для перемещения.
Enter Выполняет выбранный элемент меню или инструмент.
Esc Отключает контекстное меню, контекстную панель инструментов или меню инструментов.

Отображение контекстной панели инструментов

Кроме настройки параметров для видимости контекстной панели инструментов по умолчанию можно указать видимость контекстной панели инструментов для соответствующих стандартных сопряжений и конфигураций.

Для отображения контекстной панели инструментов выполните следующие действия.

  1. Откройте документ детали, сборки или чертежа.
  2. Выберите Инструменты > Настройка или щелкните правой кнопкой мыши границу окна и выберите Настройка.
  3. На вкладке Панели инструментов в разделе Контекстная панель инструментов выберите параметры:
    Опция Описание
    Отобразить при выборе Отображает контекстные панели инструментов при выборе элемента в графической области или дереве конструирования FeatureManager.
    Отобразить конфигурации Обеспечивает доступ контекстной панели инструментов к конфигурациям для выбранных компонентов или узлов сборки.
    Отобразить краткие сопряжения Отображает контекстную панель инструментов для технических условий соответствующих стандартных сопряжений для выбора компонента.
    Переставить выравнивание и заблокировать вращение после кратких сопряжений Отображает параметры "Переставить выравнивание" и "Заблокировать вращение" после создания сопряжения с помощью контекстной панели инструментов "Краткие сопряжения".
    Отобразить в контекстном меню Отображает контекстную панель инструментов по щелчку правой кнопкой мыши для вызова контекстного меню.
  4. Нажмите OK.
