Структура папки узла сварной детали сохраняется при использовании параметров сортировки списка вырезов.
Если два тела в двух разных папках узла сварной детали, становятся геометрически идентичны, программа сравнивает и сортирует тела с другими телами в той же папке узла сварной детали. Программа не сортирует и не группирует тела в той же папке списка вырезов, так как это нарушит замысел проекта папок узла сварной детали.

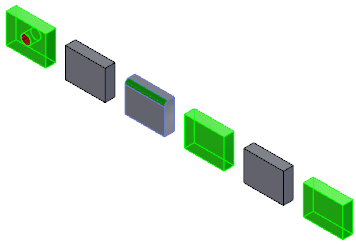

В данном примере используется массив сварной детали с исходным элементом Бобышка-Вытянуть и пять экземпляров.Элемент Бобышка-Вытянуть1 добавляется к исходному элементу, а элемент Скругление1 во второй экземпляр.
|

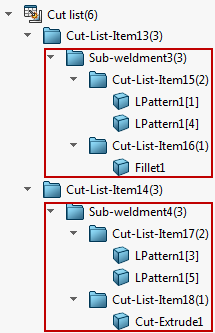

На этом рисунке показана структура Список вырезов до сортировки. Обратите внимание, что каждая папка узла сварной детали содержит несколько папок элементов списка вырезов.  Узел сварной детали3 содержит экземпляры один, два и четыре.
Узел сварной детали4 содержит исходный экземпляр и экземпляр три и пять.
|
В дереве конструирования FeatureManager нажмите правой кнопкой мыши на список вырезов  и выберите параметры сортировки списка вырезов. В окне PropertyManager выберите Сбор одинаковых тел. В разделе Грани/элементы для исключения выберите элементы Вырез-Вытянуть1 и Скругление1, затем нажмите  . |
| На этом рисунке показана структура Список вырезов после сортировки.

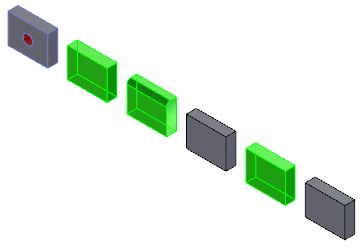

Тела массива теперь идентичны. Однако сортировка сохраняет структуру папки узла сборки. Тела сравниваются и сортируются в своих отдельных папках сварных деталей.  |
